SMDJ16CA 是一种双向瞬态电压抑制二极管（TVS二极管），主要用于保护敏感电子设备免受瞬态电压（如ESD、浪涌等）的破坏。以下是其应用领域和电路设计的关键要点：

1. 主要应用领域

  • 电源保护：交流/直流电源输入口（如24V工业电源、车载电源）、开关电源（SMPS）的浪涌防护。
  • 通信接口：RS-485、CAN总线、以太网端口等通信线路的ESD和雷击防护。
  • 工业设备：PLC、传感器、电机驱动等易受电压瞬变的场景。
  • 消费电子：USB端口、HDMI接口、充电电路的过压保护。
  • 汽车电子：符合AEC-Q101标准，适用于车载ECU、LED照明等12V/24V系统。

2. 关键参数

  • 工作电压：16V（反向截止电压）。
  • 击穿电压：17.8V（最小值，典型值约19.9V）。
  • 峰值脉冲电流：根据封装（如SMC/DO-214AB）可达数十安培（如24.2A @8/20μs）。
  • 钳位电压：25.5V @16.7A（限制电压至安全水平）。

3. 典型电路设计

电源线保护（如DC 12V系统）

plaintext

[电源输入+] ────┤├───┬──── [被保护电路]
                SMDJ16CA │
[电源输入-] ────┤├───┴──── [GND]
  • 说明：TVS管并联在电源正负极之间，当输入电压超过钳位电压时，TVS迅速导通泄放能量。

通信线保护（如RS-485）

plaintext

[A线] ────┬────┤├──── [GND]
          │   SMDJ16CA
[B线] ────┴────┤├──── [GND]
  • 说明：每根信号线对地接双向TVS，抑制共模和差模浪涌。

4. 设计注意事项

  • 选型匹配：确保TVS的工作电压（16V）略高于电路正常工作电压（如12V系统）。
  • 布局优化：TVS应靠近接口放置，引线尽量短以降低寄生电感。
  • 能量配合：对于高能浪涌（如雷击），需搭配保险丝或压敏电阻（MOV）分级防护。
  • 热管理：大电流浪涌可能导致TVS发热，需评估PCB散热设计。

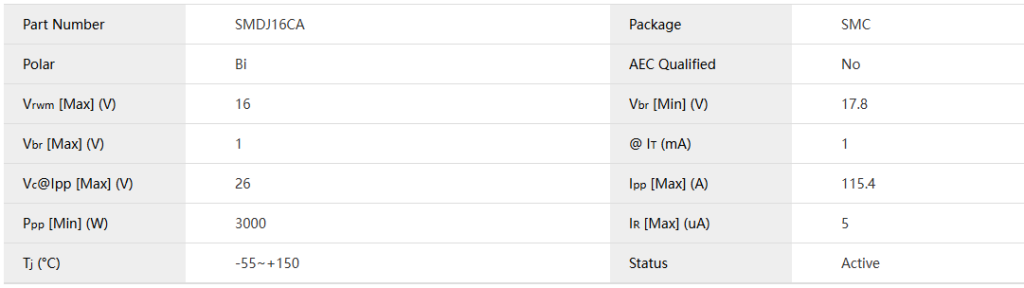

电性参数

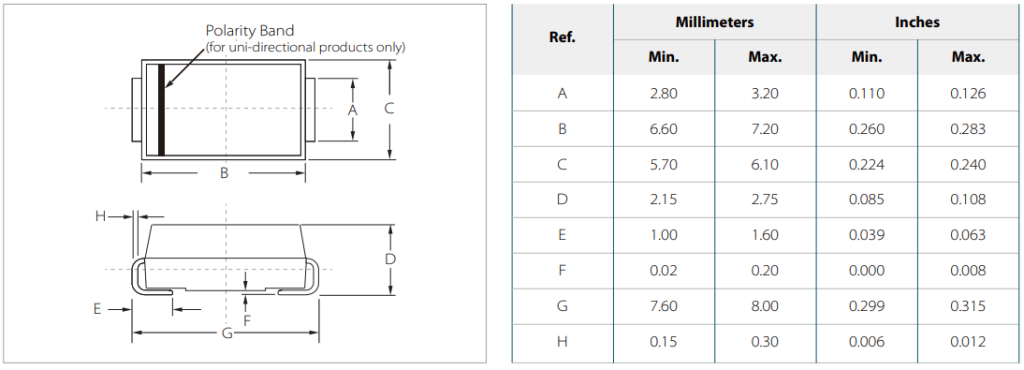

封装尺寸

数据手册

SMDJ16CA 瞬态抑制二极管 数据手册下载

供货情况
SMDJ16CA系列产品采用SMC封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smdj16ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
