SMDJ26A是一款3000W峰值脉冲功率、26V反向截止电压的单向瞬态抑制二极管(TVS)，采用SMC表面贴装封装，专门用于保护敏感电子设备免受雷击、静电放电(ESD)和其他瞬态电压事件的损害。
1. 核心特性参数
| 参数名称 | 典型值/范围 | 说明 |
|---|---|---|
| 峰值脉冲功率 (Pppm) | 3000W (10/1000μs波形) | 可承受高能量浪涌冲击 |
| 反向截止电压 (VRWM) | 26V | 正常工作电压需≤26V，此时TVS处于高阻态 |
| 击穿电压 (VBR) | 28.9V ~ 31.9V | 超过此范围TVS开始导通 |
| 钳位电压 (VC) | 42.1V (峰值电流71.3A时) | 浪涌时后端电路实际承受的最高电压 |
| 峰值脉冲电流 (Ipp) | 71.3A | 10/1000μs波形下可承受的最大浪涌电流 |
| 反应时间 | < 1ps (理论值) | 亚皮秒级响应，几乎无延迟 |
| 漏电流 (IR) | ≤ 2μA (VRWM=26V时) | 低漏电，正常工作几乎不耗能 |
| 工作温度 | -65℃ ~ +150℃ | 适应严苛环境 |
| 封装形式 | SMC (DO-214AB) | 标准表面贴装，适合自动化生产 |
2. 典型应用电路方案
SMDJ26A的应用十分广泛，核心是将它反向并联在被保护电路的两端（信号线与地或电源与地之间）。以下是其在几类关键设备中的具体应用方案。
2.1 电源端口保护方案
这是SMDJ26A最常见的应用场景。对于采用24V直流电源供电的设备（如工业控制器、通信基站、汽车电子），SMDJ26A可作为一级或二级保护。
方案要点：将SMDJ26A直接并联在24V电源正负极之间。正常工作时TVS不导通；当电源线上出现高于42.1V的浪涌尖峰时，TVS瞬间导通并将电压钳位在42.1V，保护后级电源模块。
2.2 "GDT + TVS" 两级协同保护方案
针对室外设备（如基站天线、直放站、摄像头），单一TVS无法承受直击雷或强感应雷的大能量冲击。因此，常采用GDT（陶瓷放电管）作为一级粗保护、TVS作为二级细保护的协同方案。
方案说明：
- 工作逻辑：强浪涌来袭时，GDT先导通泄放大部分电流。但由于GDT响应较慢（μs级）且存在弧压（约20V），无法将电压钳位到足够低。此时，SMDJ26A凭借亚纳秒级响应速度立即动作，将残压精准钳位在42.1V以内。
- 应用场景：基站天线馈线保护、直放站电源端口、户外监控POE供电端口。
2.3 信号/数据端口保护方案
SMDJ26A不推荐直接用于低压信号接口（如RS485、RS232的5V电平），因为其钳位电压42.1V过高。但在以下场景适用：
| 接口类型 | 典型工作电压 | 应用方案 |
|---|---|---|
| 汽车12V/24V传感器接口 | 12V / 24V | SMDJ26A直接并联保护 |
| 通信设备直流馈电口 | 24V / 48V | SMDJ26A作为一级保护 |
| 低压信号口（5V/3.3V） | 5V / 3.3V | 选用SMDJ5.0A或更低电压TVS，SMDJ26A不适用 |
3. 应用领域汇总
| 应用领域 | 具体场景 | 保护方式 |
|---|---|---|
| 通信设备 | 基站电源板、直放站、RRU/BBU的DC48V输入端口 | 独立TVS或GDT+TVS两级保护 |
| 工业控制 | PLC、工控机、变频器的24V电源端口 | 电源输入端口保护 |
| 汽车电子 | ECU、传感器、车载娱乐系统的12V/24V电源线 | 电源线TVS保护 |
| 消费电子 | 高端计算机、服务器电源、大功率适配器 | 电源输出端保护 |
| 电源管理 | DC-DC转换器输入/输出端、LDO前端 | 输入端浪涌抑制 |
4. PCB设计注意事项
- 引线最短原则：TVS应靠近被保护端口或芯片放置，连接TVS到地（GND）的走线应尽可能短而粗，减少寄生电感带来的残压。
- 接地回路：对于多级保护（GDT+TVS），两者应共地，且TVS的地需与芯片地单点连接，避免地弹效应。
- 热管理：SMDJ26A在承受3000W浪涌时会有显著温升，确保PCB有足够的铜皮散热，并遵循其工作温度范围（-65℃~+150℃）。
- 选型核对：确保被保护电路的最大工作电压 ≤ 26V，否则TVS会误导通。如需保护5V/12V电路，请选用SMDJ5.0A或SMDJ12A等对应型号。
总结
SMDJ26A是24V直流电源端口浪涌保护的核心器件，凭借3000W峰值功率、42.1V钳位电压、<1ps响应速度的特性，广泛应用于通信基站、工业控制、汽车电子等领域。在对防护要求苛刻的室外设备中，常与陶瓷气体放电管（GDT）配合，组成 "GDT一级粗放+TVS二级精准钳位" 的两级协同保护方案，可满足IEC 61000-4-5等高等级雷击浪涌测试标准。

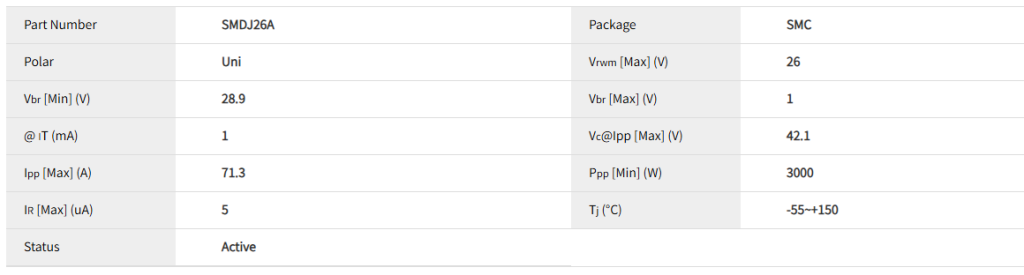

电性参数

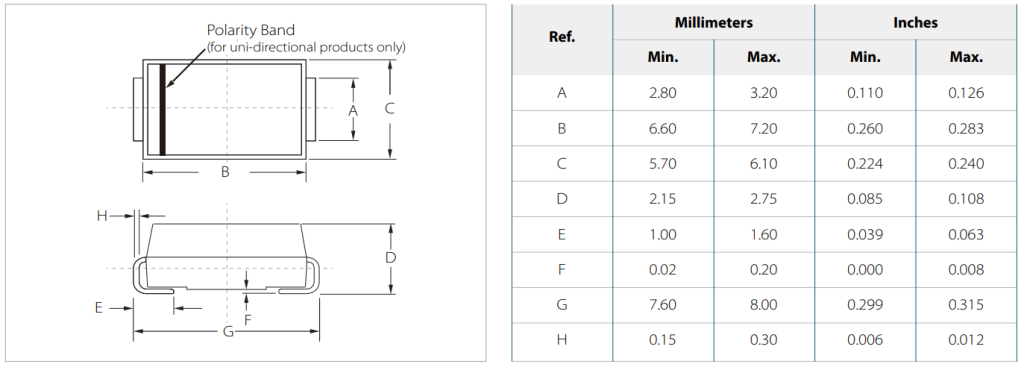

封装尺寸
数据手册
供货情况
SMDJ26A系列产品采用 DO-214AB(SMC) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smdj26a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
