SMDJ58A瞬态抑制二极管应用领域电性参数及规格书

SMDJ58A（及同系列的5.0SMDJ58A）是一款高功率瞬态抑制二极管（TVS），主要用于保护敏感电子设备免受雷击、静电放电（ESD）等瞬态过压的冲击。

⚡️ 核心电性参数
最大反向工作电压 (VRWM)：58V。这是器件正常工作时允许施加的最高电压，选择时需确保其高于电路的工作电压。

击穿电压 (VBR)：最小64.4V，最大71.2V。当电压超过此范围时，TVS管开始进入雪崩击穿状态。

最大钳位电压 (VC)：93.6V。这是器件在承受峰值脉冲电流时，两端能够限制的最高电压，是保护后端电路的关键指标。

峰值脉冲功率 (PPP)：因具体型号而异，常见有3000W和5000W两种规格。数值越大，吸收浪涌的能力越强。

峰值脉冲电流 (IPP)：与功率对应，常见规格为32.1A或53.4A。测试波形均为10/1000μs。

极性：单向（Unidirectional）。

封装：DO-214AB (SMC) 表面贴装封装。

漏电流 (IR)：极低，典型值在1μA至5μA之间，静态功耗可忽略不计。

响应时间：< 1ns（亚纳秒级），反应极其迅速。

工作温度范围：-55℃ 至 +150℃，能适应严苛环境。

🎯 主要应用领域
工业与电源：用于48V通信电源、PLC设备、工控系统、大功率模块及DC-DC转换器的输入/输出保护。

汽车电子：应用于车载充电器(OBC)、电池管理系统(BMS)、中高压车载电源及新能源辅助电路。

通信与新能源：保护基站、5G模块、以太网端口免受雷击，也用于光伏逆变器、储能系统等新能源设备的直流侧。

通用电子设备：广泛用于计算机、消费电子产品的I/O接口、VCC总线及其他易损电路。

信号线保护：适用于RS232、RS485等低频信号传输线的防护。

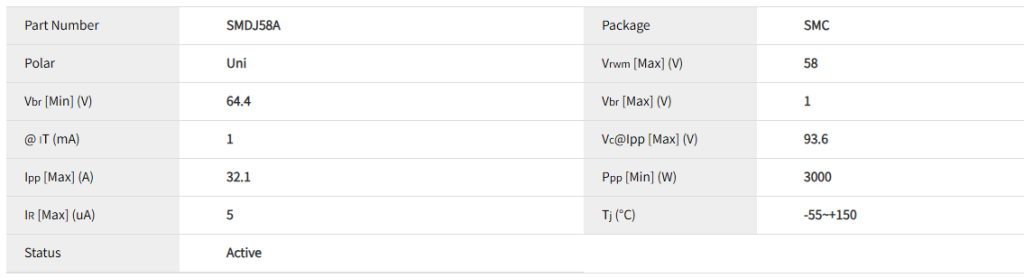

电性参数
