SMF12CA瞬态抑制二极管应用领域电路设计方案及数据手册

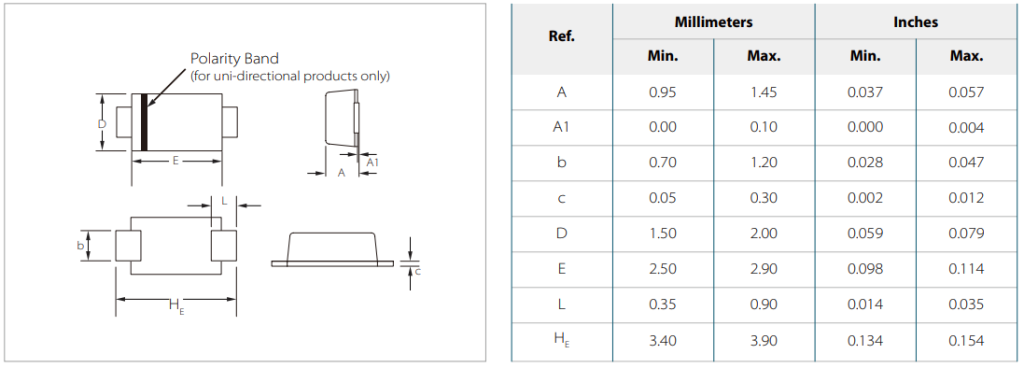

SMF12CA是一款通用的双向瞬态抑制二极管（TVS），采用SOD-123FL小尺寸封装，拥有200W的峰值脉冲功率和亚纳秒级的响应速度。它专为12V电路系统设计，能有效防护静电放电（ESD）和感应雷击等瞬态过压事件。

以下是其核心参数与应用设计方案。

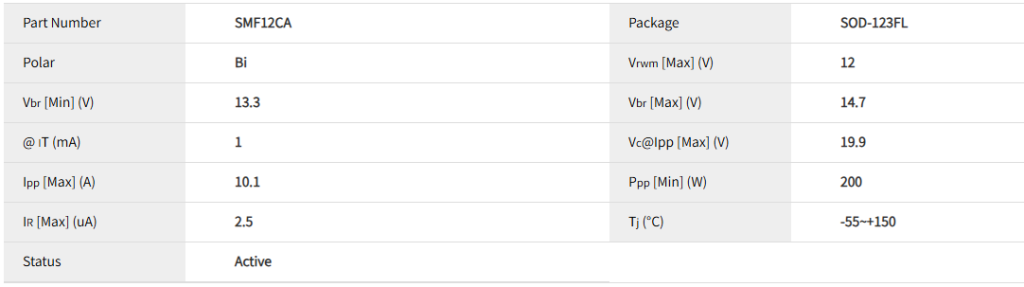

选型时请重点关注以下参数，确保SMF12CA在电路中能可靠工作：

参数项	典型值/范围	说明与设计指导
反向关断电压 (VRWM)	12V	电路正常工作时的最大峰值电压。确保信号或电源电压低于此值，否则TVS会漏电。
击穿电压 (VBR)	13.3V – 14.7V	TVS开始进入雪崩击穿并导通的电压区间。设计时需确认此电压不影响后级电路。
钳位电压 (VC)	19.9V (最大值)	TVS导通后，两端承受的最高电压。这是保护后级电路的关键参数，必须小于被保护芯片的绝对最大额定电压。
峰值脉冲功率 (PPPM)	200W (10/1000μs波形)	衡量TVS承受浪涌能力的指标。根据实际可能遇到的浪涌能量选择，功率不足可能导致TVS损坏。
峰值脉冲电流 (IPP)	10.1A (10/1000μs波形)	对应钳位电压下的最大峰值电流。与PPPM直接相关。
结电容 (Cj)	-	对于高速数据接口（如USB、以太网），需选择结电容小的TVS，以避免信号失真。SMF12CA在低速信号和电源保护中表现良好。

SMF12CA主要用于直流电源线和低速信号线的保护。因其是双向器件，无需区分正负极，在交流或直流电路中均可方便使用。

这是最常见的使用场景。将SMF12CA直接并联在电源输入端的正极和地之间。

如果设备需要承受高能量的雷击（如户外设备），单靠一个200W的SMF12CA可能不足以吸收全部能量。此时应采用“粗保护+细保护”的多级防护方案。

text

[外部接口] --- [气体放电管 (GDT)] --- [电阻/磁珠] --- [SMF12CA (TVS)] --- [敏感芯片]
                             (退耦元件)          (精准钳位)

设计要点：
- 前级：使用气体放电管（GDT）泄放大部分雷击电流。
- 中间级：用电感或电阻作为退耦元件，使过压优先作用于前级。
- 后级：SMF12CA作为最终保护，利用其响应速度快（<1ns）的优势，将残余电压精确钳位在安全范围内。

应用领域	保护位置	设计说明
工业控制 (PLC)	12V传感器电源输入、数字I/O接口	工业现场电磁环境复杂，SMF12CA可防止电机启停或静电放电损坏接口电路。
汽车电子	ECU供电、传感器接口	汽车存在抛负载等恶劣瞬态，SMF12CA可吸收12V系统上出现的电压尖峰。
通信设备	基站电源、网络接口	保护设备免受感应雷击和电源开关瞬变的冲击，确保通讯系统稳定。
新能源系统	BMS（电池管理系统）、充电桩通信模块	保护12V辅助电源及CAN总线等通信接口。
