SMF150CA是一款SOD-123FL小封装、200W功率的双向瞬态抑制二极管，专门用于保护150V低压电路免受静电、雷击和浪涌的冲击。基于其核心特性，以下是它在不同领域的典型应用方案：

核心参数与特性

  • 关键参数：反向截止电压150V，钳位电压243V，峰值脉冲功率200W (10/1000μs波形)，峰值脉冲电流约0.8A，响应时间小于1ps。
  • 物理特性：采用SOD-123FL贴片封装，尺寸极小，适合高密度电路板；结温范围-55℃至150℃，能适应恶劣环境。

典型应用领域与电路保护方案

1. 汽车电子

SMF150CA在汽车应用中非常广泛，尤其是通过了AEC-Q101认证的车规级型号（如SMF150CA-AU）。

  • 应用位置：车载娱乐系统、倒车雷达、车载电源、行车记录仪、防盗器的电源接口和信号线。
  • 保护方案：在设备电源输入端并联SMF150CA，用于吸收由负载突降、抛负载或电源反接引起的瞬态高压。

2. 工业与通信设备

得益于其高击穿电压和抗浪涌能力，SMF150CA常用于保护那些受雷击或电网波动影响的设备。

  • 应用位置：工业电源、PLC（可编程逻辑控制器）、通信接口（如RS-485、CAN总线）的供电端。
  • 保护方案：
    • 电源线防护：在AC/DC电源模块的输出端（如24V母线，最高150V）使用，防止后级稳压电路损坏。
    • 信号线防护：配合ESD二极管，用于保护室外设备接口的I/O线路。

3. 消费电子与家电

在空间受限的主板上，SMF150CA的小封装优势明显。

  • 应用位置：白色家电（空调、冰箱）的控制板、电子烟控制器、电动工具、电源适配器。
  • 保护方案：
    • 低功耗设计：利用其漏电流极低（≤1μA）的特性，将其并联在待机电源线上，在不影响能效的前提下提供浪涌保护。
    • 电压尖峰吸收：用于保护低压控制电路（如继电器或电磁阀的驱动端），抑制感性负载关断时产生的反向电动势。

4. 电池管理系统

  • 应用位置：多节串联锂电池组的保护板，特别是用于电动车或储能设备。
  • 保护方案：并联在电池组总输出端。当充电器故障导致输出电压飙升至150V以上时，TVS管会迅速钳位并可能熔断输入保险丝，防止电池过充起火。

硬件设计建议

在设计包含SMF150CA的电路时，建议参考以下要点：

  1. 布局布线：
    • 尽可能将TVS管靠近需要保护的连接器、按键或电源入口处。
    • 连接TVS管的走线应尽可能宽，以降低寄生电感，确保在纳秒级响应时间内将电压钳位。
  2. 前端配合：
    • 200W功率限制：SMF150CA的峰值功率为200W，仅适合吸收中级能量的浪涌。如果设备处于雷电高发区或有强电力干扰，建议在前端串联自恢复保险丝（PTC） 或功率电阻，先消耗部分能量，防止TVS管因长时间过流而短路击穿。
    • 失效模式：TVS管失效模式通常为短路。设计时应考虑这一点：若该器件用于电源输入口，前端最好有保险丝，以便在TVS短路时切断电路，避免起火。
  3. 选型对比：
    • SMF150CA vs. SMBJ150A：SMF150CA (200W) 比 SMBJ (600W) 电流能力弱，但封装小50%，适合空间受限的便携设备。
    • SMF150CA vs. SMF4L150CA：后者功率更大（400W），ESD防护等级更高（±30kV），适合有严格可靠性要求的工业或汽车应用。

SMF150CA凭借150V的高反向截止电压和SOD-123FL极小封装，完美解决了“高压”与“小体积”之间的矛盾。它非常适合应用于48V以上总线系统、汽车辅助电路、电池组以及对空间有严格限制的工业手持设备中，作为次级或末级防护。

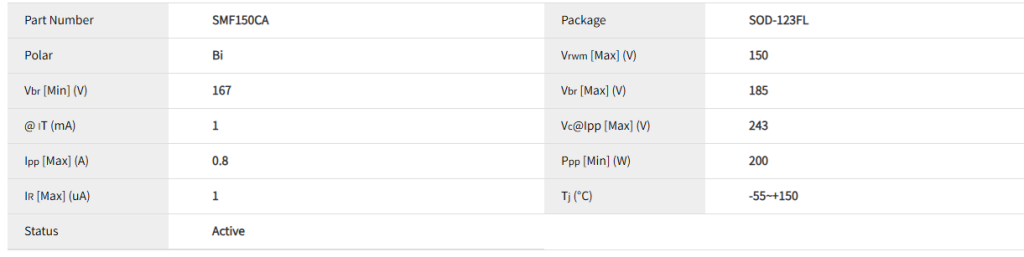

电性参数

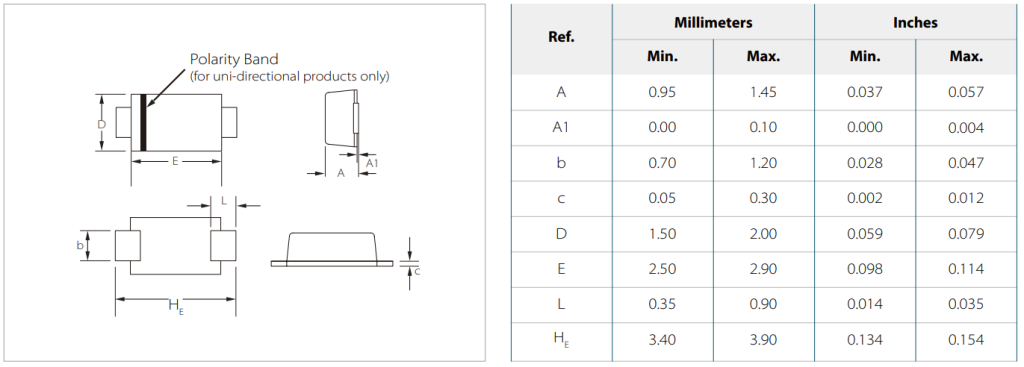

封装尺寸

数据手册

SMF150CA 瞬态抑制二极管 数据手册下载

供货情况

SMF150CA系列产品采用 SOD-123FL 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smf150ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
