SMF180CA 是一款 200W、双向瞬态抑制二极管，采用 SOD-123FL 表面贴装封装，专门用于保护敏感电路免受瞬态过电压的冲击。其核心参数与主要应用领域如下：
📊 核心参数速览
这是根据多家厂商数据手册整理的SMF180CA关键电性参数，在设计电路时需重点关注。
| 参数 | 典型值 | 说明 |
|---|---|---|
| 反向关断电压 (V_RWM) | 180 V | 正常工作电压下，TVS管不导通，漏电流极小。 |
| 击穿电压 (V_BR) | 200 - 222 V | 超过此电压，TVS管开始导通并钳位。 |
| 最大钳位电压 (V_C) | 292 V | 在承受峰值脉冲电流时，TVS管两端会出现的最高电压。 |
| 峰值脉冲功率 (P_PPP) | 200 W | 在10/1000μs波形下，能承受的最大瞬态功率。 |
| 峰值脉冲电流 (I_PP) | 0.7 A | 对应最大钳位电压下的峰值脉冲电流。 |
| 响应时间 | < 1.0 ps (皮秒级) | 响应极快，能有效抑制陡峭的瞬态尖峰。 |
🛡️ 主要应用领域
SMF180CA广泛用于各类需要高电压（180V）瞬态保护的场合，例如：
- 电源系统保护：保护电源模块、VCC总线免受雷击或电感负载切换引起的浪涌冲击。
- 工业控制设备：在PLC、伺服驱动等工业设备中，保护I/O接口和内部电路。
- 汽车电子：该器件有通过 AEC-Q101 车规认证的型号（如SMF180CA-AU或-A），适用于车载充电、电机控制、信息娱乐系统等。
- 通信与安防设备：用于以太网供电、安防摄像头等设备的电源和数据接口保护。
- 消费与家用电：在高端音响、服务器电源等产品中，用于防雷击和浪涌。
🛠️ 电路设计关键要点
在具体设计时，以下几点值得你特别留意：
- 典型连接方式：双向TVS管无极性，在电路中需并联在需要保护的信号线与地线之间。正常工作时它相当于开路，对电路无影响；当瞬态高压来袭，它立即导通，将电压钳位在安全水平。
- 选型核心：确保 V_RWM (180V) 略高于被保护线路的最高正常工作电压，同时保证在浪涌事件中，V_C (292V) 不会超过后端电路能承受的极限耐压值。
- 参数符合标准：这款器件符合多项国际标准，使其在设计上更具优势：

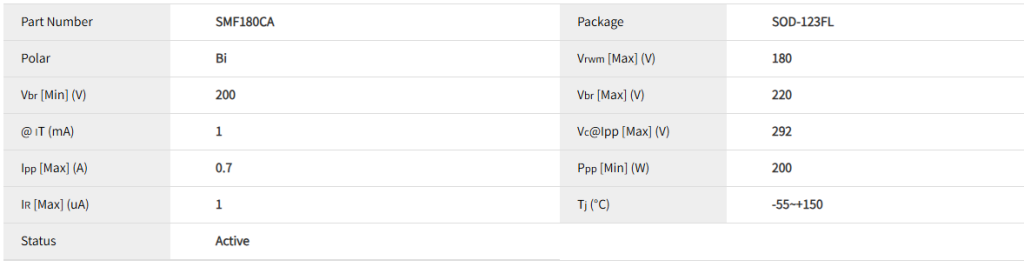

电性参数

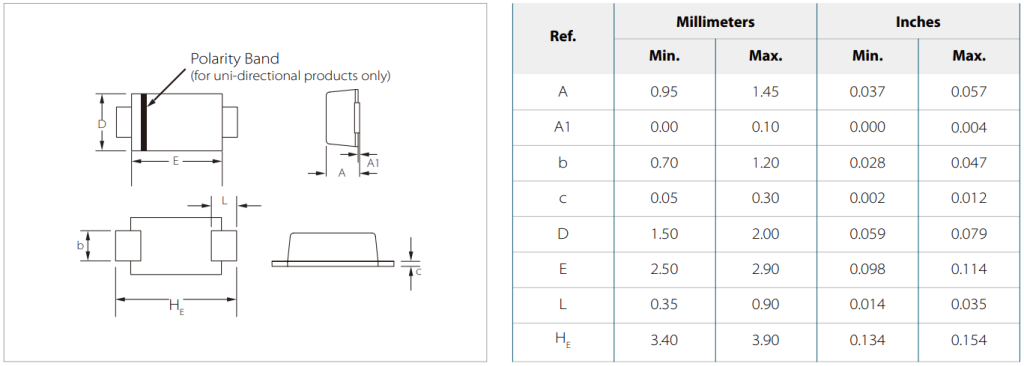

封装尺寸
数据手册
供货情况
SMF180CA系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smf180ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
