1. SMF18CA 概述

SMF18CA 是一款采用 DO-219AB 封装的双向、表面贴装瞬态抑制二极管。

型号解读：
- SMF：通常代表表面贴装、扁平引线。
- 18：代表其击穿电压或工作电压，对于SMF18CA，其反向断态电压是18V。
- C：通常代表容差，但在这里更常见的解读是系列或代码。
- A： 关键字母，代表这是双向 TVS 管。如果是 U 则代表单向。
核心功能：瞬态电压抑制。当电路遭遇瞬间的高压脉冲时，TVS 二极管会迅速响应，其阻抗急剧下降，吸收巨大的浪涌电流，并将电压钳位在一个安全的预定值，从而保护后端的精密元器件免受损坏。

2. 电路设计要点

在设计中使用 SMF18CA 时，需要考虑以下几个关键参数：

工作电压选择：
- Vrwm：最大反向工作电压，对于 SMF18CA 是 18V。这是电路正常工作时可以持续施加在 TVS 两端的最大电压。您需要确保被保护线路的正常工作电压 低于或等于 这个值。
钳位电压：
- Vc：在测试波形下 TVS 两端的最大电压。对于 SMF18CA，在 IPP = 19.9A 时，其最大钳位电压约为 29.2V。这是后端被保护器件实际会承受的瞬间最高电压。您必须确保所有被保护的 IC 或元器件的耐压值 高于此钳位电压。
峰值脉冲电流：
- IPP： TVS 能承受的最大瞬态峰值电流。SMF18CA 的典型值是 19.9A。这代表了其吸收能量的能力。
极性：
- 双向： SMF18CA 是双向的，意味着它可以抑制正、负两个方向的瞬态电压。通常用于交流线路或无法预测浪涌极性的直流线路。
- 单向 vs 双向：如果您的电路只可能出现单一极性的浪涌，使用单向 TVS 可能具有更低的钳位电压。但对于像数据线、通信接口等可能受ESD正负冲击的场合，双向是更好的选择。
布局：
- TVS 应尽可能靠近噪声源或接口连接器放置。
- 其接地路径应尽可能短而粗，以提供最低的阻抗回路，确保浪涌电流能迅速被导入地。

典型应用电路图：

在一个典型的直流电源保护电路中，SMF18CA 的连接方式如下：

text

[电源输入端] ----+----[Fuse]----+----[被保护电路]----[GND]
                 |              |
                [TVS SMF18CA]  [Bulk Capacitor]
                 |              |
                [GND]          [GND]

Fuse：保险丝，在TVS持续导通时提供过流保护，防止电路起火。
TVS： SMF18CA，并联在电源正极和地之间，用于钳位瞬态高压。
Bulk Capacitor：大容量电容，提供稳压和滤波。

3. 主要应用领域

SMF18CA 凭借其 18V 的工作电压和快速的响应特性，广泛应用于需要保护低压电子设备的场合：

汽车电子：
- 保护免受负载突降 产生的瞬态电压。
- 保护 CAN、LIN 等车载网络总线。
- 用于信息娱乐系统、ECU、传感器等。
工业控制与自动化：
- 保护 24V 工业总线上的传感器和执行器。
- 保护 PLC 的 I/O 端口。
- 抑制电机、继电器、电磁阀通断时产生的感应浪涌。
通信设备：
- 保护路由器、交换机、基站等设备的直流电源输入口（如12V）。
- 保护 RS-232/422/485 等串行通信接口。
消费电子：
- 笔记本电脑、智能家居设备的电源适配器输出端保护。
- USB Power Delivery 端口的过压保护。
电源管理：
- 用于 DC/DC 转换器的输入和输出端，作为二次保护。

4. 数据手册详解与获取

数据手册是设计和采购的依据。以下是解读 SMF18CA 数据手册的关键部分：

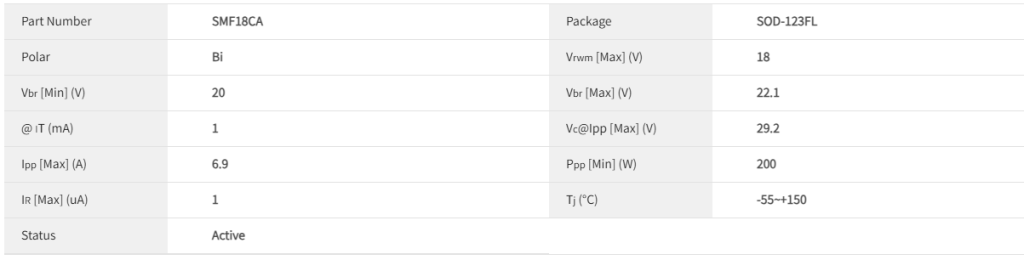

关键参数表格：

参数	符号	条件	值	单位
反向断态电压	Vrwm		18	V
击穿电压	Vbr	@ IT	20.0 - 22.2	V
最大钳位电压	Vc	@ Ipp = 19.9A	29.2	V
峰值脉冲电流	Ipp	8/20μs 波形	19.9	A
漏电流	Ir	@ Vrwm	1	μA
极性	-	-	双向	-

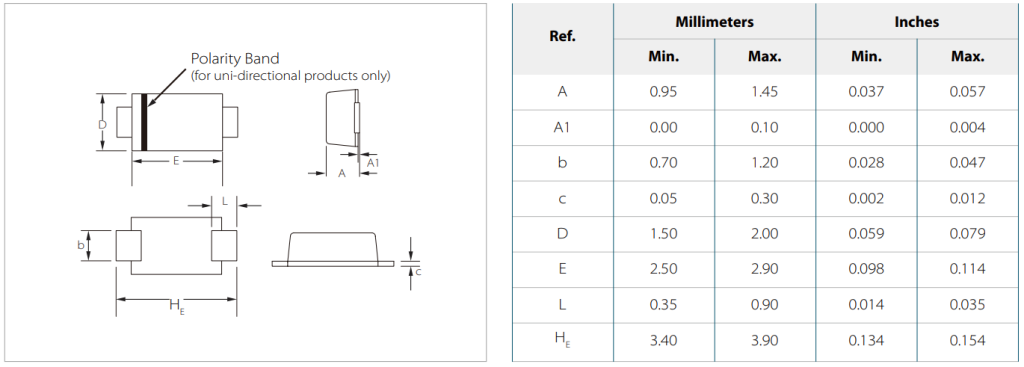

封装	-	-	DO-219AB	-
