SMF24A是一款专为24V电路设计的单向瞬态抑制二极管（TVS），峰值脉冲功率为200W，响应时间小于1.0ns。 以下从器件特性、应用领域和电路设计三个方面进行介绍。
一、器件关键参数
根据Littelfuse等主流厂商的数据手册，SMF24A的核心电气参数如下：
封装为SOD-123FL，高度仅1.1mm，相比SMA封装缩小约50%的PCB占板面积。
二、主要应用领域
SMF系列器件专门用于保护敏感电子设备免受雷击和其他瞬态电压事件的损害。SMF24A适用于以下场景：
- 工业控制：24V直流供电的PLC、工业传感器、过程控制设备
- 通信设备：I/O接口、VCC总线保护
- 消费电子：智能手机、平板电脑、可穿戴设备的USB接口、音频端口、显示屏保护
- 电源系统：低压直流电源模块的输入端浪涌保护
- Type-C接口：利用其小体积特性保护高速数据传输接口
- 汽车电子：24V汽车电子系统的低压电路保护
三、电路设计方案
SMF24A在电路中的连接方式极为简单：将其反向并联在被保护的电源线（或信号线）与地之间。
3.1 基本连接拓扑
text
输入电源（如24V DC）
│
▼
┌─────────┼─────────┐
│ │ │
│ ┌──┴──┐ │
│ │ │ │
│ ┌──┴──┐ │ │
│ │SMF24A│ │ │
│ │阴极 │ │ │
│ │ │ │ │ │
└───┼──┼───┼─┼──────┘
│ │ │ │
▼ ▼ ▼ ▼
地 地 地 地
- 阴极（Cathode） 接被保护的电源正极（VCC）
- 阳极（Anode） 接地（GND）
正常工作时SMF24A处于高阻态，漏电流仅1µA，几乎不消耗功率。
3.2 多级防护方案
| 防护层级 | 器件类型 | 作用 |
|---|---|---|
| 第一级 | 气体放电管（GDT）或压敏电阻（MOV） | 泄放大部分浪涌能量 |
| 第二级 | SMF24A（TVS二极管） | 精细钳位，将电压限制在38.9V以内 |
3.3 并联扩容方案
当单个SMF24A的5.1A峰值脉冲电流能力不足时，可将多个SMF24A并联使用以分摊浪涌电流。但需注意：
- 并联器件应尽可能匹配参数
- PCB走线应保证各器件的阻抗基本一致
3.4 PCB布局要点
- 靠近被保护端口：将SMF24A尽可能靠近电路输入端或接口处放置，减小线路寄生电感对钳位效果的影响
- 短而粗的走线：连接SMF24A的导线应尽量短而粗，降低寄生电感
- 低阻抗接地：确保与地平面的连接低阻抗，为浪涌电流提供良好泄放路径
- 表面贴装优化：SOD-123FL封装专为表面贴装应用设计，可优化PCB空间
四、设计注意事项
- 电压匹配：SMF24A的VRWM为24V，适用于标称24V的直流电路。若电路工作电压超过24V，需选用更高电压等级的TVS管（如SMF30A）。
- 钳位电压确认：最大钳位电压为38.9V，需确保后端电路（如MCU、传感器等）能承受此电压而不损坏。
- 浪涌能力确认：峰值脉冲电流为5.1A（10/1000µs波形），设计前需评估实际浪涌能量是否超出此范围。
- 失效模式：典型失效模式为过压或过流导致短路，设计中应考虑此失效模式对系统的影响。
- ESD防护等级：SMF24A符合IEC 61000-4-2标准，空气放电可达15kV~30kV，接触放电可达8kV~30kV。

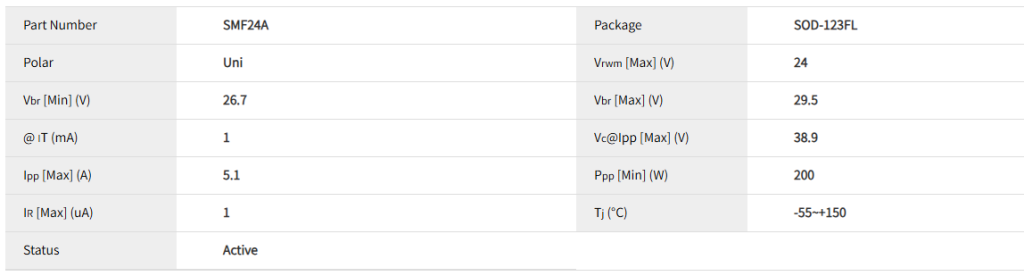

电性参数

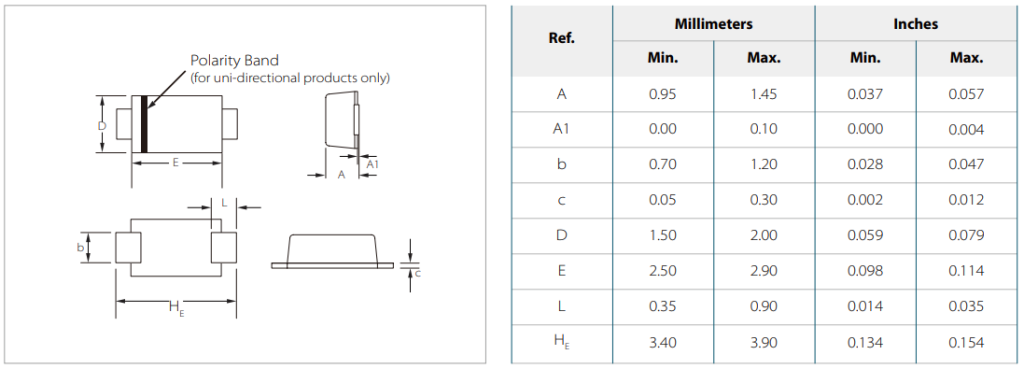

封装尺寸
供货情况
SMF24A系列产品采用 SOD-123FL 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smf24a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
