- 基础保护电路（通用设计）
这是最标准的应用，用于保护后级电路免受ESD（静电）和浪涌冲击。
电路连接：将SMF33CA反向并联于电源或信号线与地之间（双向TVS不分正负，直接跨接）。
核心原则：TVS必须置于被保护设备的前端，且尽量靠近输入端口（如连接器、USB口、电源入口）。
plaintext
输入电源 (例如: 24V直流母线) ----> [自恢复保险丝/电阻] ----> 节点A ----> 后级DCDC/LDO | SMF33CA (跨接在节点A与GND之间) | GND
- 分级防雷/防浪涌电路（针对户外或工业环境）
如果设备需要过IEC 61000-4-5（浪涌）测试，单靠200W的SMF33CA是不够的（容易烧毁）。此时它应作为次级保护（精细保护），配合气体放电管（GDT）或压敏电阻（MOV）作为初级保护。
设计方案：
一级防护（粗保护）：选用压敏电阻（如14D471KJ）跨接在输入端，泄放雷击大电流。
退耦器件：在MOV和TVS之间串联一个电感（μH级别）或PTC热敏电阻。作用是让浪涌能量优先被MOV吸收，延迟到达TVS的时间。
二级防护（细保护）：将SMF33CA放置在靠近后级芯片（如MCU、通信芯片）的VCC引脚处。
关键计算：确保SMF33CA的钳位电压（Vc=53.3V）低于后级芯片的绝对最大耐压值（通常需<50V，若芯片耐压为60V则可直接使用）。
- 信号接口（RS-485 / CAN总线）保护电路
SMF33CA是双向的，非常适合保护差分信号线。
设计方案：在RS-485的A、B线之间跨接SMF33CA（差模保护），同时每条线对地各接一个SMF33CA（共模保护）。由于它的结电容约为几百pF（通常250pF-400pF），不建议用于高速数据线（如USB 2.0 480Mbps或以太网），否则会严重衰减信号；但完全适用于RS-485（<10Mbps）、CAN总线或低速I/O口。
- 电源“防反接”与“过压”复合电路
利用双向TVS在正反方向特性一致的特点，可以实现电源任意极性接入不损坏（防反接），同时抑制过压。
设计：将SMF33CA直接串联在电源输入端（并非并联，而是与负载并联，电源反接时TVS导通并烧断前端保险丝来保护负载）。但更常用的是并联在电源入口，配合一个串联的PTC：一旦电压超过53.3V，TVS击穿短路，迫使PTC动作断开，保护后级昂贵的FPGA或处理器。
- 最关键的设计细节（PCB Layout 规则）
电路原理图再正确，如果PCB布局失误，SMF33CA的保护效果会下降50%以上。请务必遵守以下铁律：
走线电感是隐形杀手：TVS的接地脚必须直接、最短连接到低阻抗的地平面。绝不允许TVS的地线走过细的导线再打过孔接到内层，这种寄生电感会让钳位电压飙升至80V以上，导致被保护芯片烧毁。
“先经过，再进入”：被保护的信号/电源线，必须先经过TVS焊盘，再进入后级IC。如果PCB走线是先进入IC，再从IC分叉到TVS，那么浪涌会直接灌入IC（路径电感导致TVS来不及响应）。
并联去耦电容：在TVS旁边（<5mm）并联一个 0.1μF~1μF 的陶瓷电容，能协助滤除TVS动作时产生的残余高频尖峰噪声。
- 热设计和功率降额（容易被忽视）
工作温度：SMF33CA的峰值功率（200W）是在 25℃ 条件下标称的。如果你的设备工作在 85℃ 环境下，其功率要降额约50%（即只能承受约100W的浪涌）。
对策：若环境温度高且浪涌强，建议改用 SMCJ33CA（1500W）或 5.0SMDJ33CA（5000W）替代，不能用SMF系列硬扛。

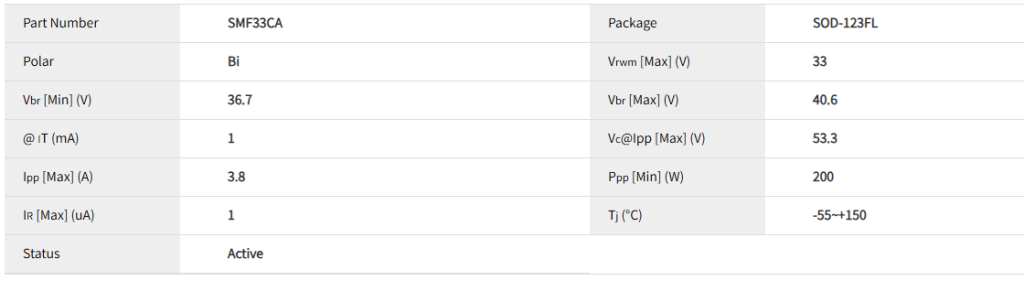

电性参数

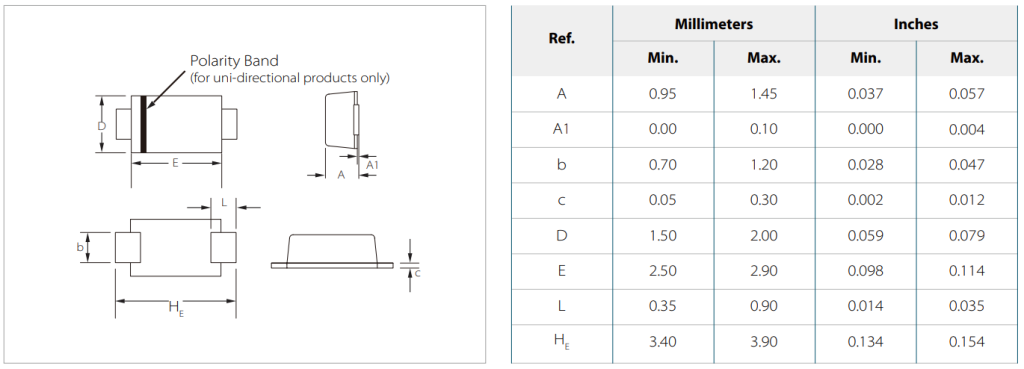

封装尺寸
数据手册
供货情况
SMF33CA系列产品采用 SOT-23 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smf33ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
