SMF4734A是一款5.6V/1W的贴片稳压二极管，因其高精度（±5%）和小型封装（SOD-123FL），非常适合用作基准电压源或过压保护。以下是其核心参数与应用方案。

核心电气特性

参数典型值 / 范围关键说明
稳压值 (Vz)5.6V （范围 5.32V ~ 5.88V）精度 ±5%，比传统稳压管更精确。
耗散功率 (Pd)1W设计时需留有足够余量，避免过热。
动态阻抗 (Zzt)5Ω - 7Ω阻抗较低，稳压性能较好。
反向漏电流 (Ir)10μA （@ 2V）反向截止状态下的漏电流极小，功耗低。
工作温度-55℃ ~ +150℃适用性广，可应对严苛环境。
封装类型SOD-123FL标准贴片封装，适合自动化生产，节省PCB空间。

典型应用领域

  1. 工业控制：作为PLC（可编程逻辑控制器）电源的基准源，或在24V工业传感器电路中用作过压钳位保护。
  2. 电源电路：构成简单的线性稳压电路，为后级芯片提供稳定的5.6V参考电压或保护后级MOSFET/单片机GPIO口。
  3. 新能源设备：用于光伏逆变器的电压采样钳位，保护ADC采样端口。
  4. 消费电子：在电子点火器、DC-DC转换器的反馈回路中作为电压基准。

核心应用电路设计

1. 简易稳压电路

这是最基本、最常用的应用。通过限流电阻 R 将输入电压降低，利用二极管的稳压特性为负载提供稳定的5.6V电压。

  • 设计要点：输入电压必须高于5.6V。需要计算合适的限流电阻 R，确保流过二极管的电流在1mA到178mA之间（1W / 5.6V ≈ 178mA），以避免功率超额。
  • 计算公式：R = (Vin - 5.6V) / Iz，其中 Iz 是流过二极管的电流。

2. 过压保护电路

利用二极管反向击穿后电压被钳位的特性，保护后级敏感芯片。

  • 工作原理：当输入电压 Vin 低于5.6V时，二极管不导通；当 Vin 超过5.6V时，二极管击穿，将输出电压钳位在5.6V左右，从而保护负载。

PCB Layout 注意事项

  • 散热设计：尽管SOD-123FL封装较小，但在1W满功率运行时仍会发热。建议通过增加PCB覆铜面积（连接2脚）来辅助散热，并确保与发热元件保持距离。
  • 布局布线：在稳压电路中，应尽量将二极管靠近需要保护的芯片或电压基准点放置，走线宜宽以减少寄生电感。

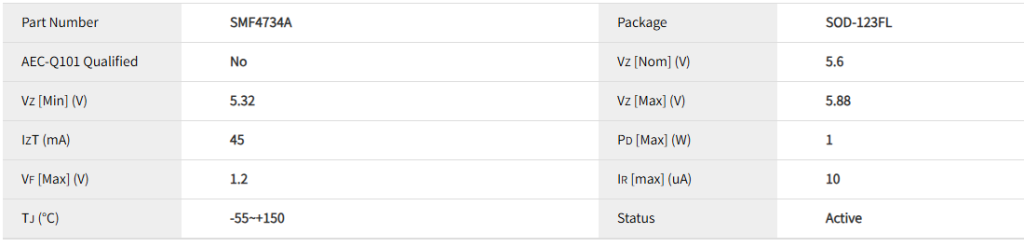

电性参数

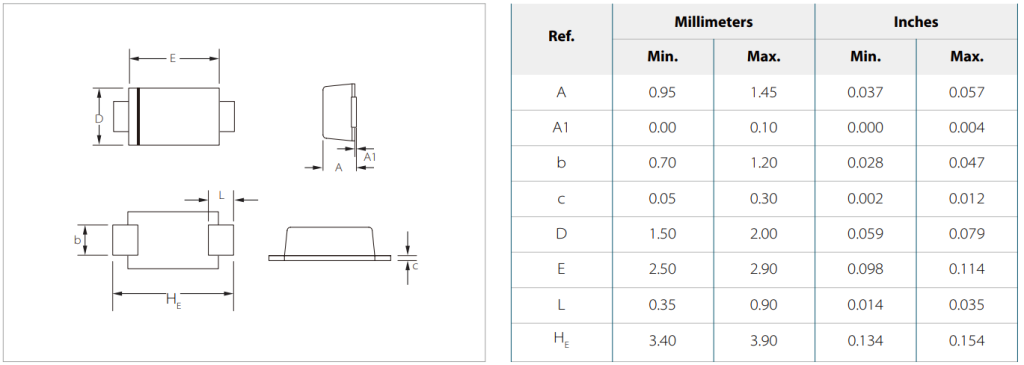

封装尺寸

数据手册

SMF4734A 稳压二极管 数据手册下载

供货情况
SMF4734A系列产品采用 SOD-123FL 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-zener/smf4734a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
