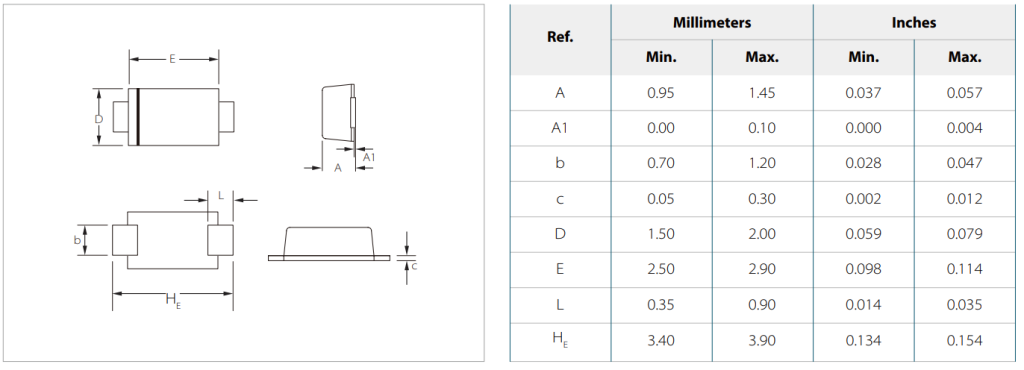

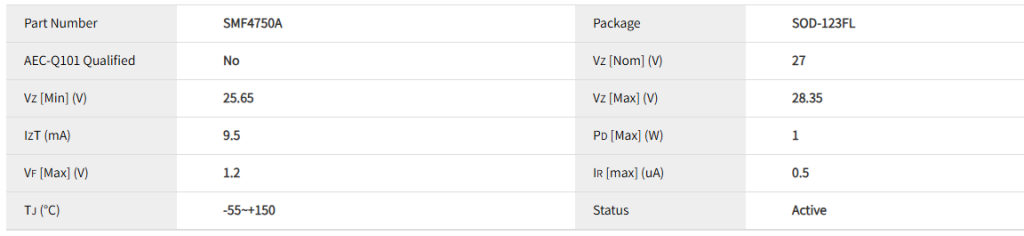

SMF4750A稳压二极管应用领域电路设计及数据手册

典型应用领域

电源端口保护
- 直流电源输入线（如12V/24V工业电源、车载电源）的浪涌防护。
- 适配器、充电器的输出端防反接和过压保护。
通信接口保护
- RS-485/422、CAN总线、以太网端口等防雷击/浪涌。
- 结合TVS阵列用于多线保护。
工业控制与汽车电子
- 传感器信号线、执行器驱动端口的ESD和EFT保护。
- 符合ISO 7637-2（汽车脉冲抗扰度）要求。
消费电子与物联网设备
- USB端口、按键开关、GPIO的静电防护（ESD）。

电路设计要点

1. 基本保护电路（电源线）

text

Vin ──┬─────┬── Vout
       │     │
      TVS   C1
(SMF4750A)  │
       │   0.1μF
      GND  GND

TVS并联在电源正负极之间，靠近被保护芯片的电源引脚。
C1为去耦电容，与TVS配合滤波高频噪声。
布局关键：TVS的接地路径尽可能短，减小寄生电感。

2. 信号线保护（单向TVS接法）

text

Signal In ──────┤├───── Signal Out
                 │
                TVS（阴极接信号，阳极接地）
                 │
                GND

用于正极性信号线（如0-5V传感器信号）。
若信号有负电压，需改用双向TVS或两个单向TVS背对背连接。

3. 多线保护示例（RS-485差分线）

text

RS-485_A ──────┤├───── 至收发器
                TVS1（阴极接A线，阳极接地）
                 │
                GND
RS-485_B ──────┤├───── 至收发器
                TVS2（阴极接B线，阳极接地）
                 │
                GND

TVS1/TVS2分别保护A/B线对地，另可增加一个TVS between A-B（差分保护）。
建议串联电阻（如22Ω）限流，提高可靠性。

设计注意事项

选型验证
- 确保V_RWM（75V）略高于电路正常工作电压，避免误触发。
- 根据预期浪涌能量（如IEC 61000-4-5等级）检查IPP（18.5A）是否满足需求。
布局与寄生参数
- TVS尽可能靠近端口或连接器，确保瞬态能量在进入PCB前被泄放。
- 使用宽短走线（≥20mil）连接TVS，减少引线电感。
热管理
- 持续功率损耗较小，但多次浪涌可能升温。高密度场景需评估PCB散热。
可靠性增强
- 在TVS前端可串联自恢复保险丝（PPTC） 或电阻，防止持续过流。
- 高压环境（如工业380V系统）需采用多级防护（如GDT+TVS+电阻）。
