SMF4L10CA是一种表面贴装瞬态电压抑制二极管(TVS Diode)，属于电子电路保护元件。以下是其详细应用领域和电路设计要点：

一、主要应用领域

  1. 消费电子产品：
    • 智能手机/平板电脑的USB端口保护
    • HDMI/DisplayPort接口ESD防护
    • 充电器输入/输出浪涌保护
  2. 工业控制系统：
    • PLC I/O端口保护
    • 工业通信接口(RS-485/CAN总线)防护
    • 传感器信号线防浪涌
  3. 汽车电子：
    • ECU模块电源线保护
    • 车载网络(LIN/CAN总线)保护
    • 车载充电接口防护
  4. 通信设备：
    • 基站射频端口保护
    • 网络设备以太网端口防护
    • 光纤模块接口ESD保护

二、关键参数特征

  1. 典型参数：
    • 工作电压：10V
    • 击穿电压：11.1V-12.3V(典型值12V)
    • 峰值脉冲电流：9.5A(8/20μs)
    • 钳位电压：16.7V(Ipp时)
    • 封装：SMF(DO-219AB)
  2. 核心特性：
    • 快速响应时间(<1ns)
    • 低漏电流(μA级)
    • 双向保护功能
    • 符合IEC 61000-4-2(ESD)和IEC 61000-4-5(浪涌)标准

三、电路设计指南

  1. 典型应用电路：
[被保护线路] ----+----[SMF4L10CA]----+----[GND]
                 |                 |
                [负载]           [TVS]
  1. 设计要点：
    • 布局原则：
      • 尽量靠近被保护端口放置
      • 接地路径应短而宽
      • 避免保护器件与负载间存在感性元件
    • 参数选择：
      • 工作电压略高于电路正常工作电压
      • 钳位电压低于被保护器件最大耐受电压
      • 根据预期浪涌能量选择合适功率等级
  2. 多级保护设计：
    • 初级保护(气体放电管/压敏电阻)+次级保护(SMF4L10CA)
    • 用于高能量浪涌场合，如AC电源输入
  3. 高速信号线保护：
    • 需考虑TVS的结电容(典型值50pF)
    • 高频信号线应选择低电容TVS型号

四、选型替代建议

  1. 类似替代型号：
    • SMAJ10CA
    • SMBJ10CA
    • P4SMA10CA
  2. 选型比较维度：
    • 封装尺寸
    • 功率处理能力
    • 响应速度
    • 结电容

五、失效模式与可靠性设计

  1. 常见失效模式：
    • 过压击穿(永久短路)
    • 过流烧毁(开路)
    • 多次冲击后性能退化
  2. 可靠性增强措施：
    • 增加保险丝进行过流保护
    • 采用冗余并联设计
    • 定期检测保护功能

需要更具体的某类应用电路设计示例吗？或者您想了解SMF4L10CA在某些特殊环境下的应用注意事项？可联系矽门微Semiwell免费技术支持热线：86-21-5484-1002

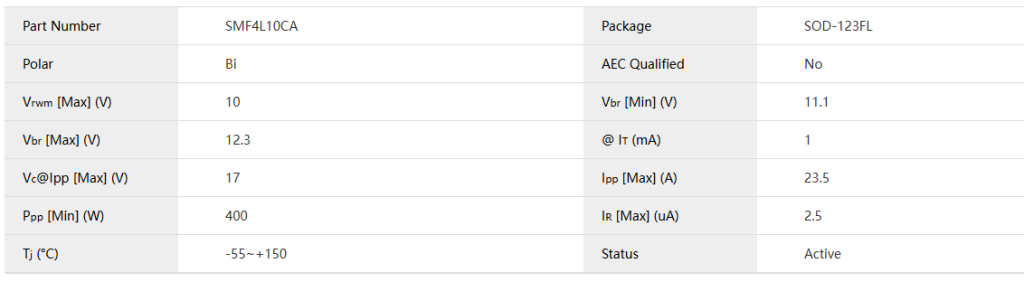

电性参数

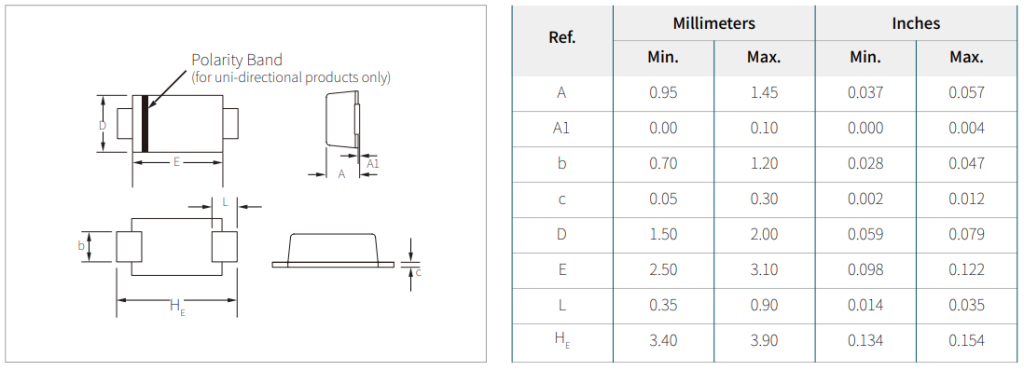

封装尺寸

数据手册

SMF4L10CA 瞬态抑制二极管 数据手册下载

SMF4L10CA系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smf4l10ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
