SMF4L6.0A瞬态抑制二极管产品参数及其应用

SMF4L6.0A 是一款 6V 单向瞬态抑制二极管（TVS），采用 SOD-123FL 小型化贴片封装，主要用于保护低压敏感电子电路免受静电放电（ESD）、雷击浪涌及电感负载切换等瞬态过压的冲击。

🔍 核心产品参数
不同厂家手册在个别参数（如峰值脉冲电流）上可能存在细微差异，以下是综合多个数据手册的典型值：

反向截止电压 (Vrwm)：6V。这是电路正常工作时，器件能持续承受的最高电压，此时 TVS 呈高阻态，几乎不消耗功率。

击穿电压 (Vbr)：6.67V ~ 7.37V。当电压达到此范围时，TVS 开始导通，进入保护状态。

钳位电压 (Vc)：10.3V (最大值)。在承受峰值脉冲电流时，TVS 会将两端电压限制在此水平以下，从而保护后级电路。

峰值脉冲功率 (Ppp)：400W (10/1000µs 波形)。这是其能安全耗散的瞬态浪涌功率上限。

峰值脉冲电流 (Ipp)：19.4A ~ 38.8A。该参数因厂家测试波形或条件不同而存在差异。

反向漏电流 (IR)：400µA ~ 800µA (最大值)。在截止电压下的微小漏电流。

工作温度范围：-55°C ~ +150°C，适用于宽温环境。

封装形式：SOD-123FL。一种小型化表面贴装封装，相比传统的 SMA 封装，能节省约 50% 的 PCB 空间。

💡 主要应用领域
SMF4L6.0A 凭借其小尺寸、高响应速度和可靠的浪涌吸收能力，常用于以下场景：

消费电子接口保护：保护手机、便携式设备、商用机器中的 I/O 接口（如 USB）、VCC 总线及其他易受静电或浪涌影响的电路。

电源管理：用于电源输入端，防止感应雷击或感性负载切换产生的电压尖峰损坏后级芯片。

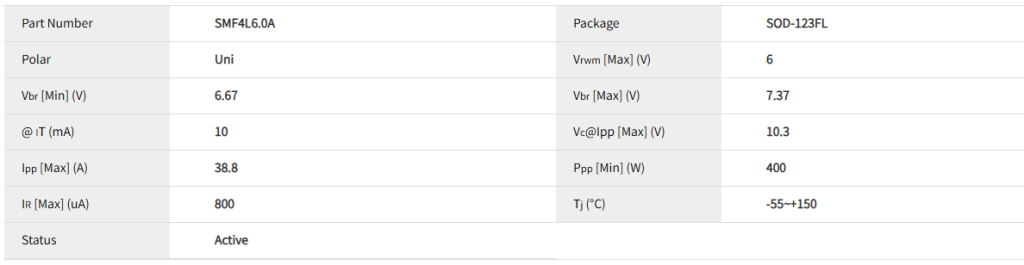

电性参数

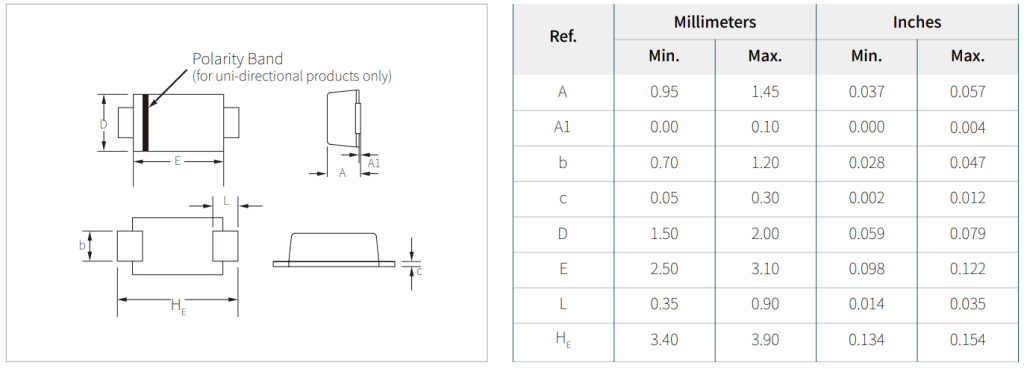

封装尺寸
