SMF58CA 的典型应用电路其实并不复杂，它的核心角色是作为“电压钳位器”并联在需要保护的电路上。下面结合具体的应用场景和电路连接方式来说明。
🔌 典型应用与电路连接方式
SMF58CA 的电路保护方案核心是反向并联，即将其放置在电源线（或信号线）与地线之间，具体的连接方式根据应用场景有所不同。
- 直流电源端口保护（最常见的用法）
这是 SMF58CA 最核心的应用，用于保护各类设备的电源输入端，防止电源浪涌烧毁后级电路。
应用领域：工业控制模块（PLC）、电源适配器、DC-DC转换器、车载电子设备等。
电路连接方式：
将 SMF58CA 的一端连接到电源正极（VCC），另一端连接到地（GND）。
建议将其放置在电源入口的保险丝或限流电阻之后，这样在 TVS 管被击穿时，可以通过保险丝熔断来保护电路。
连接时，PCB 走线要尽可能短且粗，以发挥其低电感特性，确保响应速度够快。
- 通信接口与信号线保护
SMF58CA 的双向特性也很适合用在有正负电压摆动的信号线上，如 RS-485、CAN 总线，或一些传感器信号线。
应用领域：通信设备、路由器、工业传感器、无线基站等。
电路连接方式：
将 SMF58CA 跨接在信号线（如 A 线）与地线（GND）之间。对于差分信号（如 RS-485 的 A、B 线），有时会在两条线之间（差模保护）和分别对地（共模保护）各放置一颗。
这样无论是线上出现的正向还是反向浪涌，都能被钳位到安全范围。
- 便携式电子设备内部保护
在空间紧凑的设备里，SMF58CA 凭借其小型化封装（SOD-123FL），常被用来保护关键芯片的供电引脚或 I/O 接口。
应用领域：智能手机、平板电脑、笔记本电脑、手持设备、PDA 等。
电路连接方式：
直接焊接在需要保护的芯片电源引脚或接口（如 USB 端口）附近。
连接原则同样是：与被保护电路并联，靠近被保护器件放置。
⚙️ 典型电路原理示意

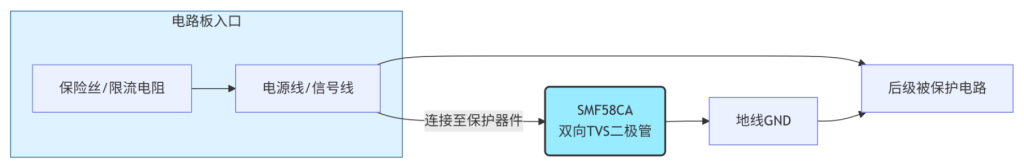

虽然没有一个通用的标准电路图，但上述三种应用的本质是完全相同的，可以用以下简单的原理框图来表示其核心连接思路：
工作原理简述：
当电路正常工作（电压≤58V）时，SMF58CA 呈高阻态，几乎不工作（漏电流仅 1μA），不影响系统。一旦输入端出现超过其击穿电压（≥64.4V）的瞬态浪涌，它会在纳秒级时间内迅速导通，将浪涌电流（最大 2.1A）泄放到地，从而将危险的过电压钳制在安全的 93.6V 以下，保护后级昂贵芯片不被烧毁。

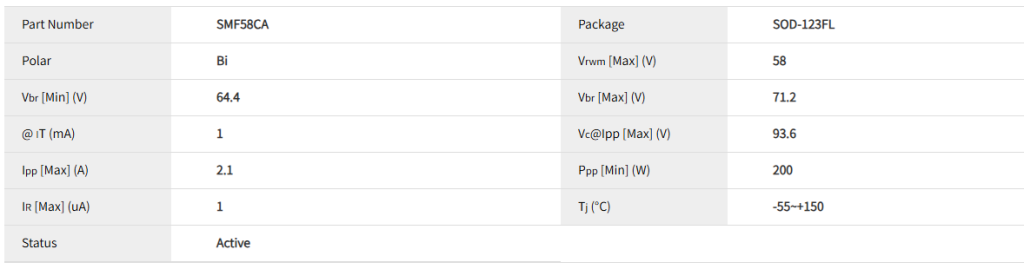

电性参数

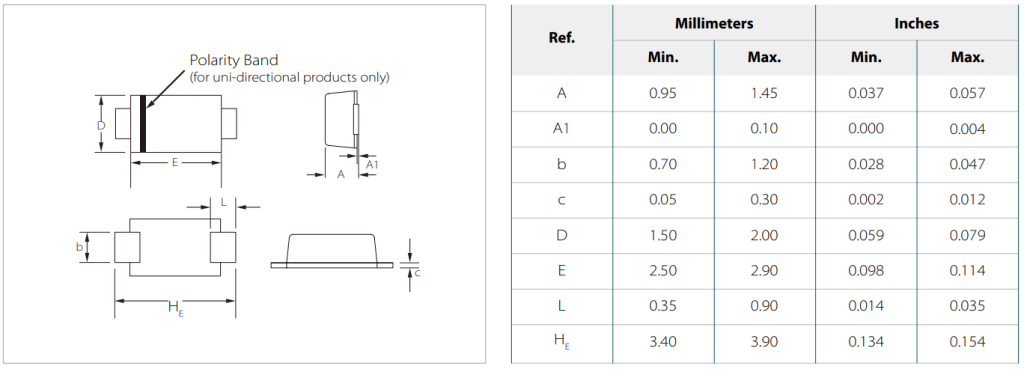

封装尺寸
数据手册
供货情况
SMF58CA系列产品采用 SOD-123FL 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smf58ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
