SMF6.0A瞬态抑制二极管在电源端口中的应用及数据手册

SMF6.0A 是一款采用 SOD-123FL 小型封装的贴片瞬态抑制二极管，提供 200W 的峰值脉冲功率和亚纳秒级的响应速度，主要用于保护 5V 及以下的低压电路。其小型化特性非常适合高密度电路板设计。

以下是它主要的应用领域和典型场景：

这是 SMF6.0A 最核心的应用领域。它常用于保护手机、平板电脑、数码相机、笔记本电脑等便携设备的以下部分：

在工业环境和通信设备中，电源和信号线上可能遇到更强的干扰，SMF6.0A 主要用于：

汽车上的 12V 电气系统存在抛负载等较大的瞬态高压，SMF6.0A 常用于保护更敏感的低压电路部分：

在监护仪、便携式医疗设备等对可靠性要求极高的应用中，SMF6.0A 用于确保电源的稳定和信号的完整性，防止电压异常对设备和患者造成伤害。

在选型和设计时，可以重点关注以下几个参数：

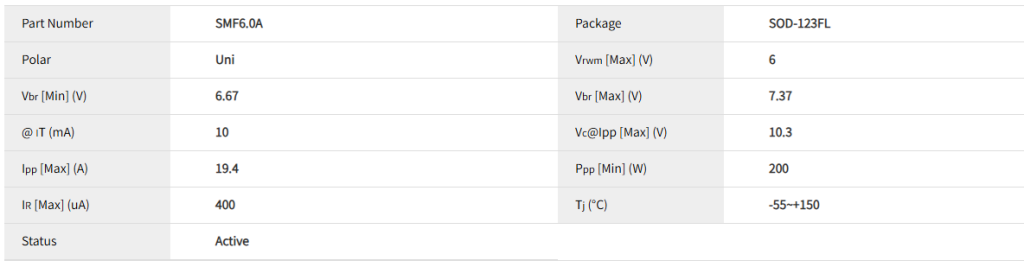

参数	典型值	说明
反向截止电压 (Vrwm)	6.0V	这是电路正常工作时，二极管两端可以承受的最大电压。务必确保被保护电路的工作电压低于此值。
击穿电压 (Vbr)	6.67V - 7.37V	当浪涌电压超过此范围时，TVS管开始进入导通状态。
钳位电压 (Vc)	10.3V (at Ipp=19.4A)	在承受最大浪涌电流时，管子两端会限制到的最高电压。这个电压必须低于被保护芯片的绝对最大耐受电压。
峰值脉冲功率 (Ppp)	200W (10/1000μs波形)	表示能吸收的瞬态能量大小。10/1000μs是浪涌测试的常见波形。
响应时间	< 1 ns	对静电放电（ESD）等极快电压尖峰的反应速度。

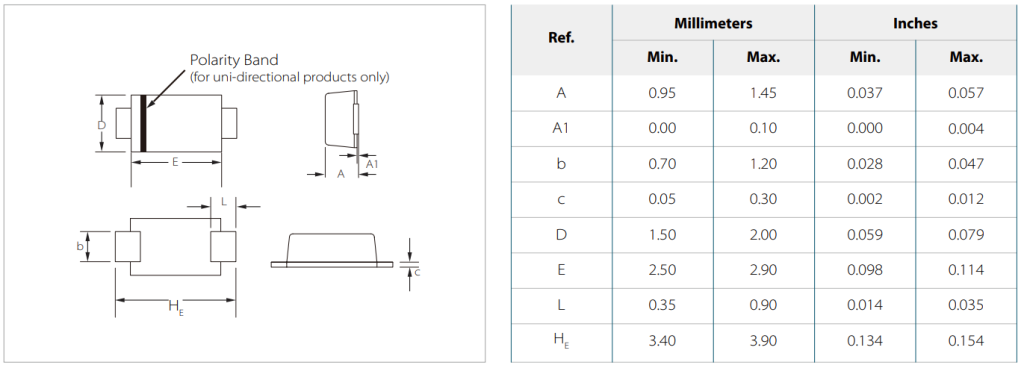

封装形式	SOD-123FL	小型表面贴装封装，适合自动化生产。

设计关键：钳位电压（10.3V）必须小于后端敏感芯片（如MCU、FPGA）的耐受极限。此外，它的单向特性意味着在PCB布局时正负极不能接反，否则在正常电压下就可能直接导通烧毁。
