SMF6.5CA 是一款性能优越的200W 双向瞬态抑制二极管 (TVS)。它采用超小型的 SOD-123FL 封装，能够为 6.5V 及以下的低压电路提供亚纳秒级的浪涌和静电保护。

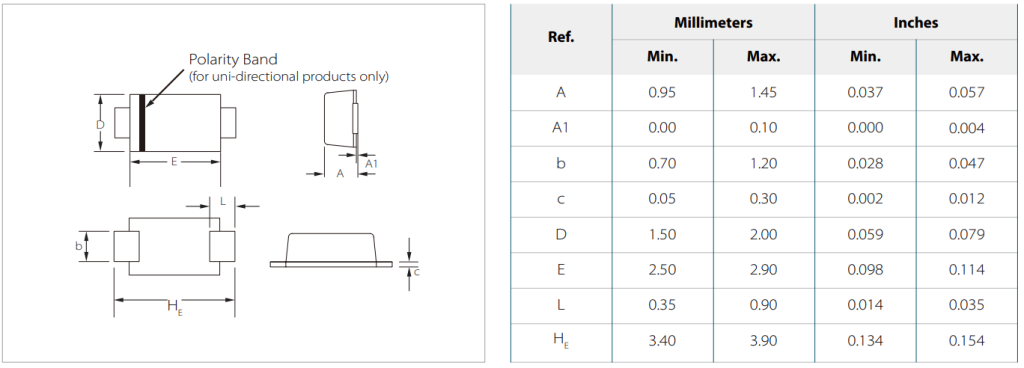

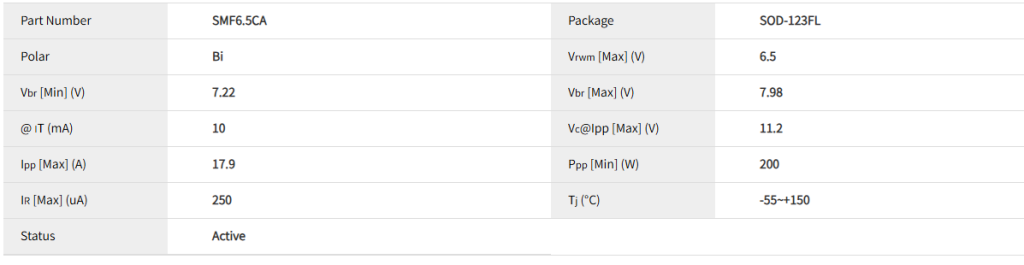

| 参数项 | 典型值/范围 | 关键说明 |
|---|---|---|
| 反向关断电压 (V_RWM) | 6.5 V | 正常工作电压需低于此值，此时器件为高阻态 |
| 击穿电压 (V_BR) | 7.22 V - 7.98 V | TVS 开始动作的电压范围 |
| 钳位电压 (V_C) | 11.2 V | 浪涌时后端电路实际承受的最高电压 |
| 峰值脉冲功率 (P_PP) | 200 W | 能承受的最大瞬态功率 |
| 峰值脉冲电流 (I_PP) | 17.9 A | 能承受的最大浪涌电流 |
| 响应时间 | < 1 ns | 极速响应，提供有效保护 |
| 工作温度 (T_J) | -65°C ~ +150°C | 适应各种严苛环境 |
一、 核心应用领域
SMF6.5CA 适用于任何电压不高于 6.5V、对空间和可靠性有要求的电路保护场景，尤其在以下领域表现出色：
🔌 通信接口保护
专为 RS-485、CAN-Bus、USB 2.0/3.0 等差分信号线设计，能有效抑制共模干扰和静电放电 (ESD)，防止收发器芯片损坏。
🏭 工业控制与自动化
常用于保护 PLC（可编程逻辑控制器）的模拟量输入（如 ±10V 传感器信号）、电机驱动控制端口，提升系统在嘈杂工业环境中的抗干扰能力。
🚗 汽车电子
适用于车载网络（如 CAN-FD、LIN 总线）的瞬态抑制，能满足 ISO 7637-2 标准对道路车辆电磁兼容性的严格要求。同时，也可用于电池管理系统 (BMS) 的电压瞬变防护。
📱 消费电子与电源系统
是保护便携设备（如手机）、移动电源的 I/O 接口、Vcc 总线、音频接口（3.5mm 耳机孔）和触摸屏信号线的理想选择。在电源输入端，它可并联在电源线与地之间，吸收开机或雷击产生的浪涌。
二、 典型电路设计方案
1. 基本连接方式
SMF6.5CA 是双向器件，无需区分正负极，直接并联在被保护的信号线或电源线与地(GND)之间即可。
text
信号线/电源线 (VCC)
│
├─────┤
│ │
│ SMF6.5CA
│ │
├─────┤
│
GND (地)
2. 针对 RS-485 等差分总线的应用
在 RS-485 总线上，建议在每条信号线（A、B）与地之间各并联一个 SMF6.5CA，以提供共模浪涌保护。
3. 多级防护电路 (高能量浪涌场景)
如果设备可能遭受雷击等高能量冲击，仅靠 SMF6.5CA 可能不够。推荐采用“气体放电管 (GDT) + 电感/电阻 + TVS”的多级防护架构：
- 前级 (GDT)： 泄放大电流，吸收主要能量。
- 退耦元件 (电感/电阻)： 减缓浪涌前沿，使前后级能有效配合。
- 后级 (SMF6.5CA)： 将残余电压快速、精准地钳位到安全水平。
三、 关键设计规则与选型建议
1. PCB布局要点
- 靠近接口： TVS 管应尽可能靠近被保护的连接器或端口，缩短引线长度，减少寄生电感。
- 低阻抗接地： 使用短而粗的走线，最好是大面积铺铜将 TVS 的阴极直接连接到地平面，这对于发挥 TVS 的性能至关重要。
2. 电压匹配原则
- 电路正常工作时： 确保电路的最高工作电压低于 SMF6.5CA 的反向关断电压 (VRWM=6.5V)，否则 TVS 可能会漏电或误动作。
- 电路被保护时： 确保 TVS 的钳位电压 (Vc=11.2V) 低于后端被保护芯片（如 MCU、收发器）的绝对最大额定电压，否则芯片仍有损坏风险。
3. 失效保护与替代
总结
SMF6.5CA 是 6.5V 低压电路中平衡了体积（SOD-123FL）、性能（200W）和成本的优秀选择。它能帮助你的设备轻松通过 IEC 61000-4-2 (ESD) 和 IEC 61000-4-5 (浪涌) 等国际标准的测试
