SMF7.0CA 应用设计要点
1. 器件选型校验
SMF7.0CA用于7V直流母线或双向信号线。选型时只需确认两点：
- VRWM = 7V 必须大于被保护线路的最高连续工作电压（例如5V系统或标称7V的电池供电场合，若电压波动达±10%，则7V刚好满足）。
- 钳位电压VC = 12V @ 16.7A。查看后级芯片的绝对最大耐受电压（如DC-DC芯片的SW引脚耐压通常为20V，MCU的I/O口为13V）。若后级耐压低于12V，则需换用钳位电压更低的型号（如SMF6.0A），或在前级增加串联电阻分压。
2. 典型接法
直流电源入口：
text
VIN (7V) ----┬---- 负载
│
┴─ SMF7.0CA (阴极/阳极均可，双向不分方向)
│
GND ---------┴---- 地
注意极性：双向TVS管两端无极性标记，直接跨接在电源与地之间即可。
信号线对地保护（如RS-485的A/B线、CAN_H/L）：
text
接口端子 ----┬---- 收发器引脚
│
┴─ SMF7.0CA
│
GND --------┴---- 地
对差分信号，每条线各放一只。
3. PCB布局硬性规则
保护效果90%由布局决定，以下三条不可违反：
- 距离：TVS管到被保护引脚（或接口端子）的走线长度 ≤ 5mm。若因结构限制无法缩短，则改用串联磁珠或0Ω电阻延后保护，但会牺牲响应速度。
- 宽度：TVS管阴极/阳极焊盘到过孔的走线宽度 ≥ 0.5mm（对应20mil），推荐1mm，目的是降低寄生电阻，让浪涌电流快速泄放。
- 过孔：TVS管的地焊盘至少打2个过孔直通底层主地，不要通过细线绕到远处的接地点。
4. 浪涌等级与并联策略
SMF7.0CA单颗可承受200W（10/1000μs波形）。若系统要求满足IEC 61000-4-5 1kV/2Ω（即500A），则单颗不够，必须换用大功率TVS（如SMCJ系列1500W）或采用两级防护：
- 第一级：气体放电管或压敏电阻，泄放大部分能量。
- 第二级：SMF7.0CA，将残压钳制到12V以下。
两级之间用电感或磁珠隔离，延迟浪涌到达第二级的时间。
5. 温度降额
SMF7.0CA的额定功率200W是基于25℃环境。若设备工作在85℃环境，则峰值脉冲功率需降至约140W（降额系数0.7）。此时可承受的浪涌电流相应降低，需重新核算IPP是否满足要求。如果不足，考虑并联两颗，但并联时需注意TVS管特性不完全一致，实际承受电流不均，建议用两颗同批次型号并各自串联小电阻（0.1~0.5Ω）均流。

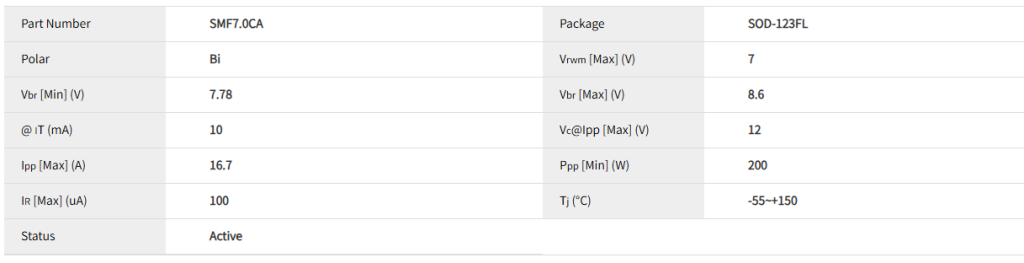

电性参数

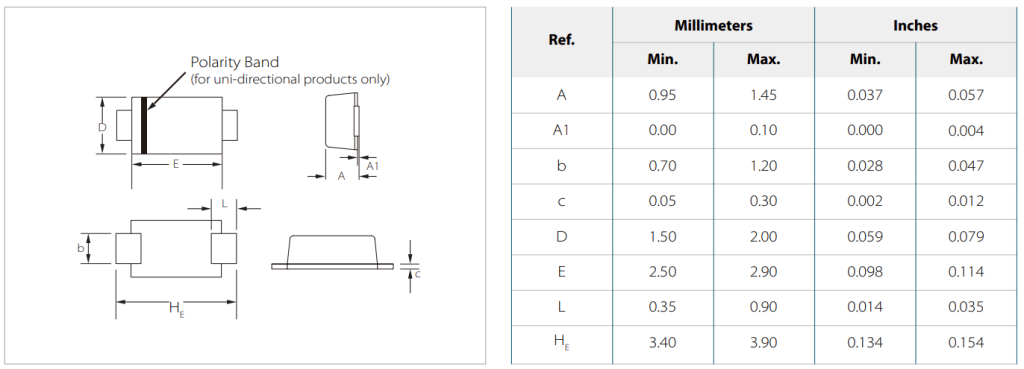

封装尺寸
数据手册
供货情况
SMF7.0CA系列产品采用 SOT-23 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-tvs/smf7-0ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
