SMF9.0CA 是一种表面贴装（SMT）瞬态电压抑制二极管（TVS Diode），主要用于保护敏感电子设备免受瞬态电压（如ESD、雷击、感性负载开关等）的损害。以下是其典型应用领域及电路设计要点：

1. 主要应用领域

（1）消费电子产品

  • 应用场景：USB接口、HDMI、显示屏、按键电路等。
  • 作用：防止人体静电（ESD）或热插拔导致的电压尖峰损坏芯片。
  • 示例：USB 2.0/3.0数据线保护、手机充电端口。

（2）工业控制与自动化

  • 应用场景：PLC、传感器、通信模块（RS485/CAN总线）。
  • 作用：抑制电机启停、继电器开关引起的浪涌电压。

（3）汽车电子

  • 应用场景：车载通信（LIN/CAN总线）、电源管理、ECU。
  • 作用：符合ISO 7637-2标准，保护12V/24V系统免受负载突降（Load Dump）影响。

（4）通信设备

  • 应用场景：以太网（PoE）、基站、光纤模块。
  • 作用：防雷击（Lightning Surge）和信号线ESD保护。

（5）电源管理

  • 应用场景：AC/DC电源输入、DC-DC转换器。
  • 作用：吸收开关电源的电压振铃（Ringing）或电感反峰。

2. 电路设计要点

（1）典型连接方式

  • 并联保护：TVS二极管并联在被保护线路（如信号线或电源线）与地之间。
    • 电源线保护：text复制下载VCC ──┬───[TVS SMF9.0CA]─── GND └───[被保护电路]
    • 信号线保护（如USB D+/D-）：text Signal ───┬───[TVS]─── GND └───[去往IC]

（2）关键参数选择

  • 工作电压（Vₙₘ）：SMF9.0CA的额定反向关断电压为9V，需略高于被保护电路的正常工作电压（如5V系统可选5.0V或9.0V TVS）。
  • 钳位电压（V𝒸）：确保在瞬态事件中，TVS将电压限制在IC的耐压范围内（如SMF9.0CA的V𝒸典型值为14.5V@Iₚₚ=1A）。
  • 功率（Pₖᵥₘ）：根据预期瞬态能量选择（如SMF9.0CA为400W峰值脉冲功率）。

（3）布局注意事项

  • 短路径原则：TVS应尽量靠近接口或连接器放置，减少保护路径的寄生电感。
  • 低阻抗接地：使用宽而短的接地走线，确保TVS快速泄放电流。
  • 多层板设计：优先将TVS的地连接至专用接地层。

（4）多通道保护设计

  • 对于差分信号（如USB、CAN），需选用双通道TVS（如SMF9.0CA-8，双二极管结构），确保对称布局以避免信号失真。

3. 选型对比（示例）

型号Vₙₘ (V)V𝒸 (V) @IₚₚPₖᵥₘ (W)封装
SMF5.0CA5.09.2@1A400SOD-123FL
SMF9.0CA9.014.5@1A400SOD-123FL
SMA6J15CA15.024.4@1A600SMA

4. 失效模式与可靠性

  • 过载失效：若瞬态能量超过TVS额定值，可能导致短路（需配合保险丝使用）。
  • 焊接温度：SOD-123FL封装建议回流焊峰值温度≤260°C（IPC-7351标准）。

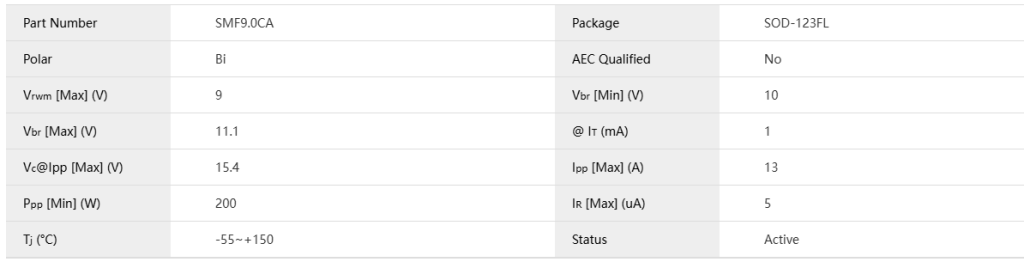

电性参数

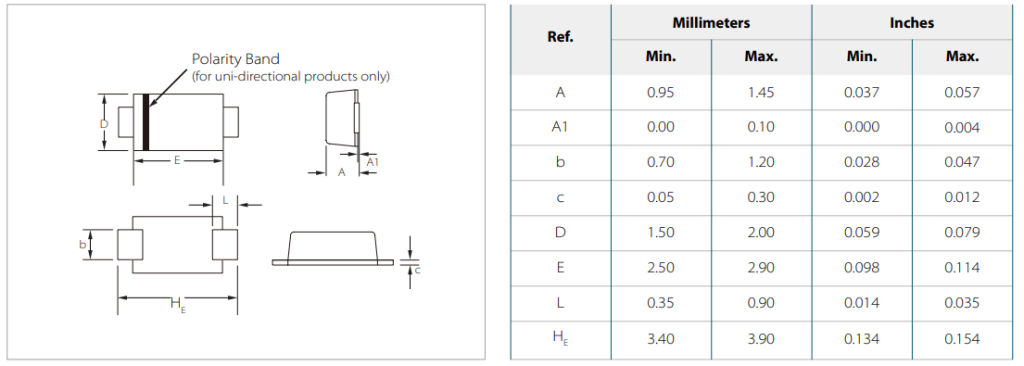

封装尺寸

数据手册

SMF9.0CA 瞬态抑制二极管 数据手册下载

供货情况
SMF9.0CA系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/smf9-0ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
