SRB520S-30 是一款肖特基势垒整流二极管（Schottky Barrier Rectifier Diode），其关键参数通常包括 30V反向电压、5A平均正向电流、低正向压降和快速开关特性。以下是其典型应用领域及电路设计注意事项：
1. 电源整流电路
- 应用场景：
- DC/DC转换器、AC/DC适配器、开关电源（SMPS）的次级侧整流。
- 低压大电流场景（如3.3V/5V输出电源），利用其低正向压降（典型值约0.5V@5A）减少损耗。
- 设计要点：
- 需并联高频电容（如0.1μF陶瓷电容）抑制开关噪声。
- 确保散热良好（TO-263封装需配合PCB铜箔散热）。
2. 极性保护电路
- 应用场景：
- 电池反接保护、电源输入端口防反接。
- 利用肖特基二极管低压降特性，减少功率损失。
- 典型电路：
- 串联在电源正极路径中（正向导通时压降低于普通二极管）。
- 反向并联在输入端口（电池反接时阻断电流）。
3. 续流二极管（Flyback Diode）
- 应用场景：
- 继电器、电机、电感负载的续流保护，防止反向电动势损坏开关管（如MOSFET）。
- 设计要点：
- 二极管需靠近电感负载放置，缩短回路路径。
- 选择快速恢复特性的肖特基二极管以降低关断损耗。
4. 高频电路
- 应用场景：
- 高频逆变器、射频检波电路，利用其快速开关特性（反向恢复时间极短）。
- 注意事项：
- 注意PCB布局减少寄生电感，避免振铃效应。
5. 太阳能电池旁路二极管
- 应用场景：
- 光伏组件的旁路保护，防止阴影遮挡时电池片发热（“热斑效应”）。
- 设计要点：
- 需耐高温设计（SRB520S-30结温可达125℃以上）。
关键设计注意事项
- 散热管理：
- 大电流应用时，计算功耗 P=IF×VFP=IF×VF，必要时加散热片。
- 电压裕量：
- 尽管标称耐压30V，建议实际工作电压不超过80%额定值（即24V以下）。
- 布局优化：
- 缩短二极管与负载的走线距离，减少环路面积以降低EMI。
替代型号参考
若需更高耐压或电流，可考虑：
- SS520（50V/5A）、SRB560（60V/5A）等，但需权衡正向压降与耐压。
如需更具体的电路图或计算示例，可进一步说明应用场景！

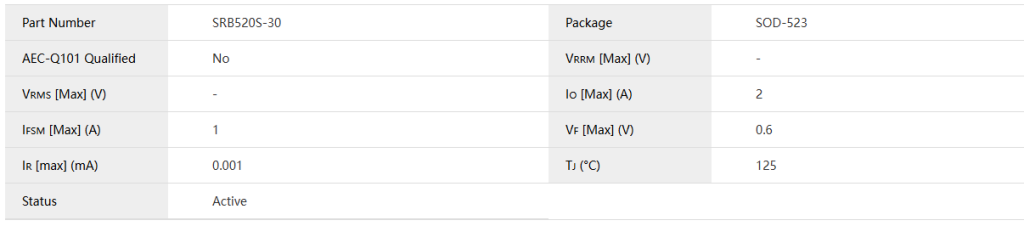

电性参数

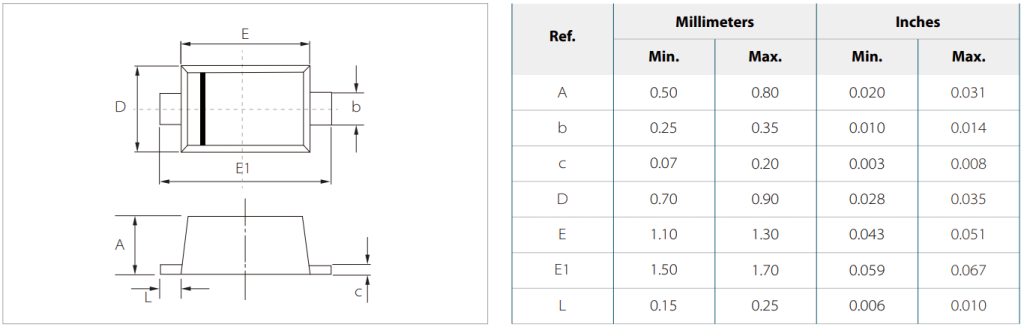

封装尺寸
数据手册
供货情况
SRB520S-30系列产品采用SOD-523封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/srb520s-30/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
