SS1010C肖特基二极管应用领域电路设计方案及数据手册

SS1010C 是一款100V/10A的工业级大电流肖特基二极管，采用SMC（DO-214AB） 标准贴片封装。它兼具低正向压降和快速开关特性，在高功率、高频电路中能有效降低损耗。

其核心参数如下：

• 直流反向耐压 (VR)：100V
• 整流电流 (IO)：10A
• 正向压降 (VF)：0.85V - 0.9V (@10A)
• 反向电流 (IR)：20μA (@100V)
• 浪涌电流 (IFSM)：150A - 200A
• 工作结温 (TJ)：-55℃ 至 +150℃

主要应用领域

SS1010C 的工业级定位使其广泛应用于对效率和可靠性要求较高的场景：

• 电源管理：用于开关电源、AC-DC电源转换器和电池充电器的整流级，利用其低压降特性减少功耗、提升效率。
• DC-DC转换：作为DC-DC转换器中的整流或续流二极管，其快速恢复特性非常适合高频工作。
• 极性保护：利用其低压降，在电源入口做反向极性保护，正常工作时损耗比普通二极管更小。
• 高频逆变：适用于高频逆变器，可处理高频开关动作。
• 电机驱动：在电机驱动和变频器中作为续流二极管。
• 工业与汽车电子：用于工业控制、网络通讯、新能源、储能及汽车BMS和车载充电器等。

典型电路设计方案

以下是几个基于SS1010C的典型应用电路设计思路。

1. 电源反极性保护电路

这是最简单且常见的应用。将SS1010C串联在电源正极输入端，利用其单向导电性保护后级电路。

设计要点：需注意SS1010C上0.85V的正向压降会造成功率损耗（P = I × VF）。在10A电流下，损耗约8.5W，必须为其设计良好的散热铜箔或散热器。

2. DC-DC 降压转换器（BUCK）续流二极管

在BUCK电路中，SS1010C作为下管续流二极管，在开关管关断时为电感提供电流回路。

设计要点：

• 高频特性：SS1010C的快速恢复特性可确保在数百kHz开关频率下稳定工作。
• 功耗与散热：续流二极管功耗不容忽视，需根据占空比计算并确保散热。可参考数据手册的热阻参数设计PCB。

3. 电荷泵（Charge Pump）电路

利用其低压降和快速开关特性，在DC-DC辅助电源的电荷泵电路中做整流或电荷传输二极管，可实现高效的正负电压转换。

电路设计注意事项

为确保SS1010C稳定可靠工作，设计时需注意以下几点：

1. 电压与电流余量：实际工作电压应远低于100V，电流建议预留30% 以上的余量。例如持续工作电流建议控制在7A以下。
2. 热管理（关键）：SS1010C在满载时功耗较大（可达8W以上）。必须在PCB上为SMC封装提供足够面积的散热铜箔，必要时增加散热片或强制风冷。
3. 并联使用：不建议简单并联SS1010C来扩流，因二极管正向压降有负温度系数，会导致电流分配不均，可能使单个二极管过热损坏。
4. PCB布局：高频电路中，二极管应尽量靠近开关管或变压器放置，以减小引线电感，降低电压尖峰和EMI。
5. 保护措施：建议在电路中增加适当的过流和过压保护，以提高系统安全性。

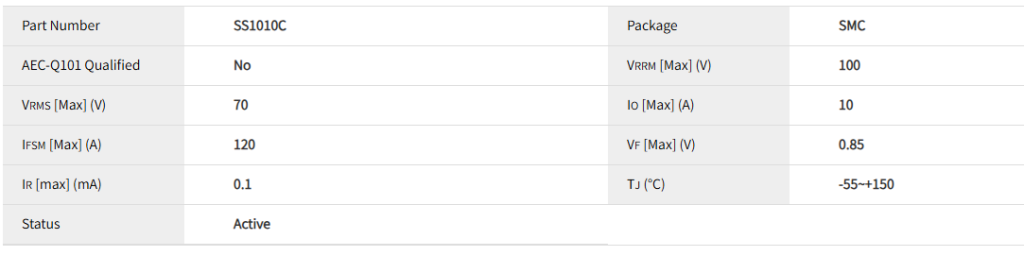

电性参数

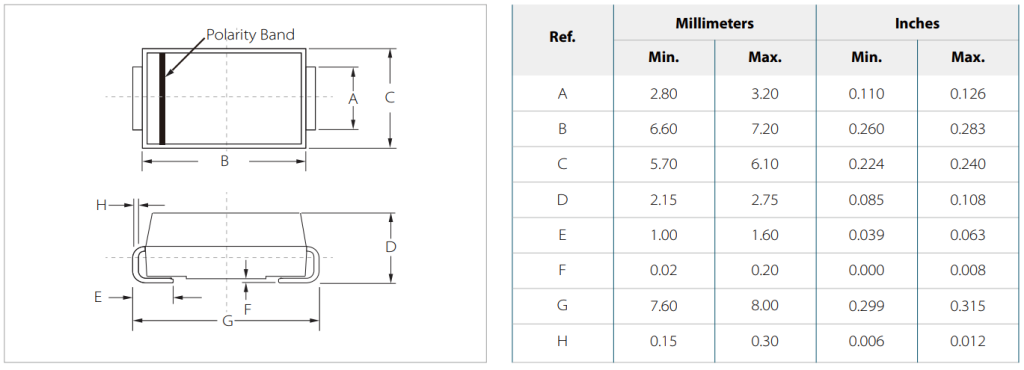

封装尺寸

数据手册

供货情况
SS1010C系列产品采用 DO-214AB(SMC) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/ss1010c/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
