SS24A肖特基二极管应用领域电路设计方案及数据手册

SS24A 是一款采用 SMA 封装的 40V/2A 肖特基二极管，凭借其低正向压降（约0.5V）、快速开关和无反向恢复时间的特性，它非常适用于电源管理、高频整流和续流保护等场景 。

以下是基于该器件特性的三个典型应用电路设计方案。

1. DC-DC 降压转换器（续流二极管）

在 BUCK 拓扑中，SS24A 常作为续流二极管使用。当开关管（MOSFET）关闭时，它为电感电流提供低阻抗路径，其快速恢复特性对提高效率至关重要。

电路设计要点：

• 元件布局：二极管应紧贴电感和开关管放置，以最小化寄生电感和电压尖峰。
• PCB 布线：连接二极管的铜箔需要足够宽，以承载 2A 电流并辅助散热 。
• 散热设计：可利用 SMA 封装的铜焊盘连接大面积的覆铜区来帮助散热。

2. 反极性保护电路

利用二极管的单向导电性，在电源输入端串联 SS24A 可防止电源接反时损坏后级电路。相比普通二极管，其 0.5V 的压降在 2A 电流下损耗更低（约 1W），更适合对效率有一定要求的便携设备。

电路设计要点：

• 位置：二极管串联在电源正极输入端。
• 压降考虑：在低电压（如 3.3V 或 5V）系统中，需要考虑这 0.5V 压降对负载供电电压的影响，必要时应调整前级电压。

3. 低压高频整流（LED 驱动或充电器输出）

在开关频率较高的次级整流电路中，SS24A 的低正向压降有助于提升电源的转换效率，降低发热。

电路设计要点：

• 吸收电路：如果变压器漏感较大或频率极高，建议在二极管两端并联一个 RC 吸收电路（例如 10Ω 电阻串联 470pF 电容），以抑制反向尖峰电压。
• 电压裕量：虽然 SS24A 耐压为 40V，但在设计高频变压器时，需确保二极管承受的反向尖峰电压不超过 32V（80% 降额使用），以保证可靠性 。

选型与设计关键参数速查

在设计电路时，请参考以下核心参数以确保可靠性 ：

总结

SS24A 适合在 5V-24V 的低压电路中作为续流、整流或防反接二极管使用。设计时重点关注其散热铜箔面积以及高频尖峰抑制，即可充分发挥其低损耗、高效率的优势。

电性参数

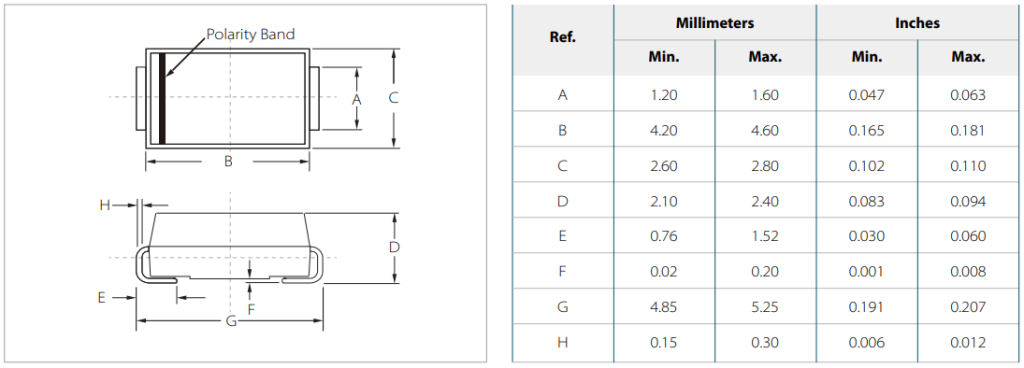

封装尺寸
