SS24D肖特基二极管应用领域电路设计方案及数据手册

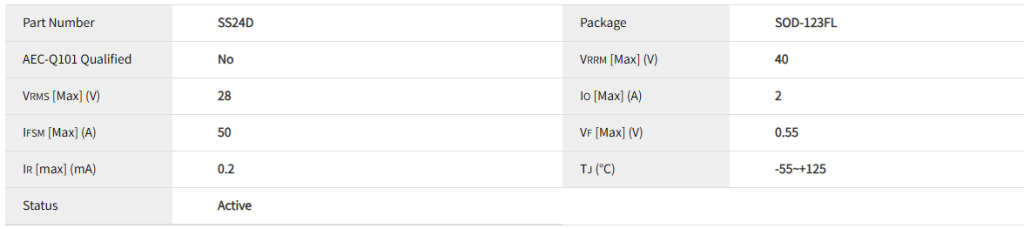

SS24D 是一款非常通用和常见的肖特基二极管，其关键参数为：

基于这些特性，SS24D 主要应用于中低功率、中低电压、需要高效率或快速开关的场合。

这是SS24D最经典的应用。在降压（Buck）、升压（Boost）及反激式（Flyback）等开关电源的二次侧（输出侧），用于将高频交流电整流为直流电。

电路角色： 续流二极管（Freewheeling Diode） 或 输出整流二极管。
设计要点：
- Buck 变换器（续流）： 当开关管（MOSFET）关闭时，SS24D为电感电流提供续流路径，维持负载电流连续。
- 选择依据：
  1. 电压： 输入电压必须低于 VRRMVRRM (40V)。通常用于 5V、12V、24V 输入的系统中，留有足够余量（如 24V输入，峰值可能超30V，40V规格刚好合适）。
  2. 电流： 负载电流必须小于 IFIF (2A)。设计时应考虑峰值电流和温升，在1.5A以下使用较为稳妥。
  3. 频率： 其超快的开关速度使其适用于数十kHz到数百kHz的开关频率，能有效降低开关损耗。
典型电路图（Buck 续流）：text Vin (12-24V) | [SW] MOSFET | +-----[电感L]----+-----> Vout (5V) | | [SS24D] [负载] | | GND <------------+（[SW]由PWM控制器驱动，[SS24D]阴极接SW节点，阳极接地）

防止因电源正负极接反而损坏后续电路。

电路角色： 串联防反接二极管。
设计要点：
- 将SS24D正向串联在电源正极输入端。
- 优点： 利用其低压降特性，减少在防反接功能上的功率损耗和压降损失。
- 缺点： 仍有约0.5V的压降，且任何电流下都会产生功耗 Ploss=VF×IPloss=VF×I。对于2A电流，损耗约1W，需要考虑二极管散热。
- 选择依据： 电路最大工作电流应小于2A。
典型电路图：text 电源+ -----|>|-----（SS24D阳极接电源+，阴极接电路+）-----> 电路板VCC 电源- ------------------------------------------------> 电路板GND

用于保护敏感的IC引脚（如MOSFET栅极、MCU IO口）免受电压尖峰或瞬态过压的损害。

电路角色： 钳位二极管。
设计要点：
- 栅极钳位： 在驱动电机或感性负载的MOSFET栅极和源极之间反向并联一个SS24D（阴极接栅极，阳极接源极），可以将栅极电压钳位在-0.5V左右，防止负压击穿。
- IO口保护： 在MCU的IO口与VCC之间正向并联一个SS24D（阳极接IO，阴极接VCC），当IO口电压意外超过VCC+0.5V时，二极管导通，将电压钳在VCC+0.5V，保护MCU。
典型电路图（MOSFET栅极钳位）：text 驱动芯片输出 -----电阻Rg-----+-----> MOSFET栅极 | [SS24D] (阴极接栅极，阳极接源极/GND) | MOSFET源极

在多电源系统中，当主电源掉电时，需要快速切换到备用电源（如电池），防止系统复位。

电路角色： 隔离/路径选择二极管。
设计要点：
- 在主电源和备用电源的输出端各串联一个SS24D，然后将它们的阴极连接在一起，作为系统的总VCC。
- 由于肖特基的低压降，备用电池的电压利用率更高。
- 二极管防止了电源之间的反向灌电流。
典型电路图（双电源冗余）：text 主电源5V ----|>|-------+-----> 系统VCC (SS24D_A) | [负载] 备用电池4.2V --|>|-----+ (SS24D_B)
