SS26D肖特基二极管应用领域电路设计方案及数据手册

SS26D 肖特基二极管凭借其低功耗、快速开关等特性，在多个领域的专业电路中扮演着关键角色。以下是它在不同领域的具体应用和设计考量。

这是 SS26D 应用最广泛的领域，主要用于电源转换和管理，以提升效率。

充电器适配器（输出整流）：在手机、平板等充电器的低压侧，SS26D 用于将高频变压器输出的脉动直流电整流为平滑直流电。其 0.55V 的典型正向压降 (VF) 能显著降低导通损耗，尤其是在大电流输出时，有效减少发热，提高充电效率。
LED 照明驱动 (续流)：在 LED 驱动的非同步降压 (Buck) 拓扑中，SS26D 作为续流二极管 (Freewheeling Diode)，为关断期间的电流提供回路。其 纳秒级的反向恢复时间 能实现高效的能量传递，确保 LED 获得稳定的电流，从而发出稳定的光，无频闪。
USB 电源切换 (理想二极管)：在设计多电源（如 USB 和电池）为系统供电的电路中，可以利用 MOSFET 与 SS26D 组合，构成“理想二极管”电路，实现电源的自动切换，其低漏电流特性可有效防止电流倒灌，降低系统待机功耗。

在这些领域，SS26D 常用于处理严苛的电气环境，保护核心电路。

工业控制PLC（输入保护）：SS26D 的 60V 反向耐压 (VRRM) 和 2A 平均整流电流 (IO) 能力，可有效钳位工业现场传感器输入的 24V 电压因长线传输产生的感性尖峰，防止其损坏内部芯片。
网络通信设备PoE（接口保护）：在 Power over Ethernet (PoE) 供电的摄像头、AP 等设备中，SS26D 用于极性保护 (Reverse Polarity Protection)，确保即使 PoE 的供电线对接反，设备也不会损坏，能正常工作。SOD-123FL 紧凑封装有利于高密度PCB设计。
基站电源（冗余保护）：通信基站电源背板的冗余设计中，SS26D 可充当冗余二极管 (OR-ing Diode)，自动将多个电源模块的输出进行“或”连接，防止一个电源故障影响整个系统。

在这些新兴领域，SS26D 用于保障能量收集和管理的安全与稳定。

太阳能充电控制器（防反充）：在太阳能电池板给蓄电池充电的系统中，SS26D 串联在充电回路中，利用其超低漏电流 (Low Leakage Current) 特性，可在夜晚或光照不足时，有效阻止蓄电池的电流反向流回电池板，保护能量存储系统。
电池管理系统BMS（均衡保护）：在 BMS 的被动均衡 (Passive Balancing) 电路中，当某节电芯电压过高时，控制开关闭合，通过功率电阻和 SS26D 对其进行放电。SS26D 在此起到防反灌和续流的作用，保护均衡开关免受反向电压冲击。

汽车电子需要高可靠性。选用通过 AEC-Q101 认证的型号（如 NRVBSS26T3G）至关重要，这是车规级应用的基本要求。

ECU与传感器接口保护（抛负载）：SS26D 的 60V 反向耐压可作为低成本的过压保护器件，有效抑制汽车电气系统抛负载 (Load Dump) 或静电放电 (ESD) 产生的瞬态高压浪涌。
车窗/座椅电机驱动 (续流)：SS26D 作为续流二极管，并联在车窗升降、座椅调节等直流有刷电机两端，为电机绕组在开关管关断瞬间产生的反向感应电动势提供泄放回路，保护驱动电路。其 2A 的平均电流可满足小型直流电机的驱动需求。

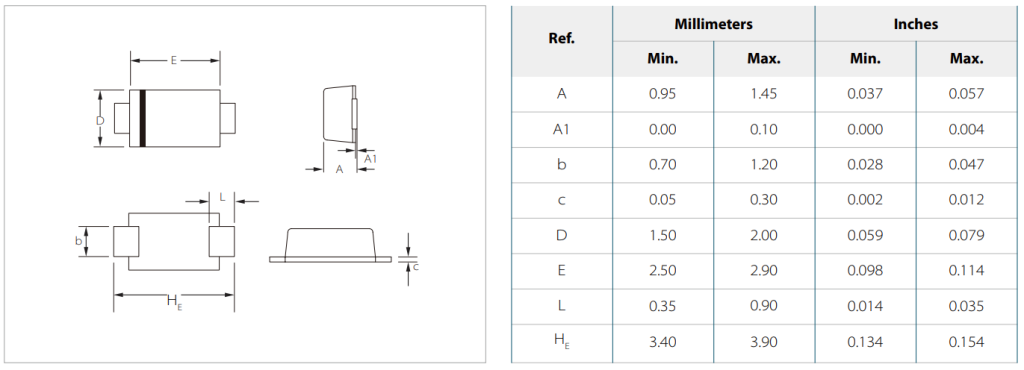

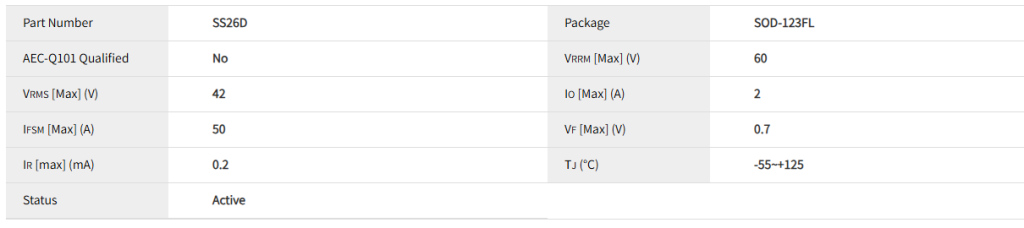

电性参数
