⚡ 典型应用场景与电路连接
应用领域 具体场景 电路中的核心作用
电源管理 手机/笔记本快充头、充电宝、适配器、AC-DC转换器 作为输出端的整流二极管，利用其低压降特性（约0.9V）减少发热，提高转换效率。
消费电子 LED照明驱动、电子烟、便携式仪表、可穿戴设备 SMB小封装节省PCB空间，适合紧凑型设计。在高浪涌的LED驱动中，还能有效应对电网波动。
保护电路 各类设备的电源输入端口 用于反向极性保护。串联在电源输入端，一旦正负极接反，二极管截止，保护后级昂贵芯片。
工业与通信 变频器、伺服驱动器、通信电源、光伏逆变器 常作为续流二极管，保护开关管免受反向电动势击穿。
🔌 具体电路连接方式
电源适配器/快充头输出整流
位置：连接在开关变压器次级线圈与输出滤波电容之间。
接法：SS320B的阳极（A极）接变压器次级输出端，阴极（K极）接输出滤波电容的正极，电容负极接地。
电机/继电器驱动续流保护
位置：反向并联在继电器线圈或电机绕组的两端。
接法：将SS320B的阴极（K极）接电源正极（VCC），阳极（A极）接开关管（如MOSFET）的漏极（D极）。
电源输入反极性保护
位置：串联在电源输入的正极（VIN）与后端电路（VCC）之间。
接法：将SS320B的阳极（A极）接电源输入正极（VIN），阴极（K极）接后端电路的正极（VCC）。

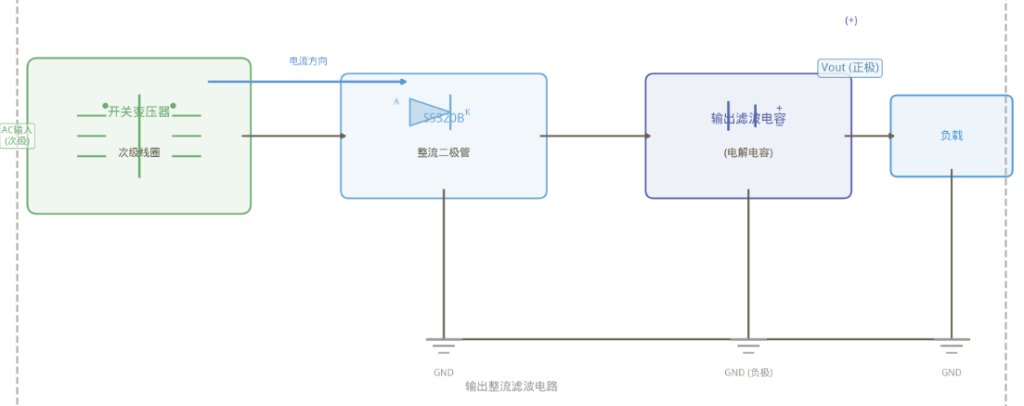

场景一：电源适配器/快充头的输出整流
这是SS320B最核心的应用，利用其低压降特性来提高电源转换效率。
电路作用：将开关变压器输出的高频交流电，整流成平滑的直流电。
连接方式：SS320B串联在变压器次级与输出滤波电容之间。

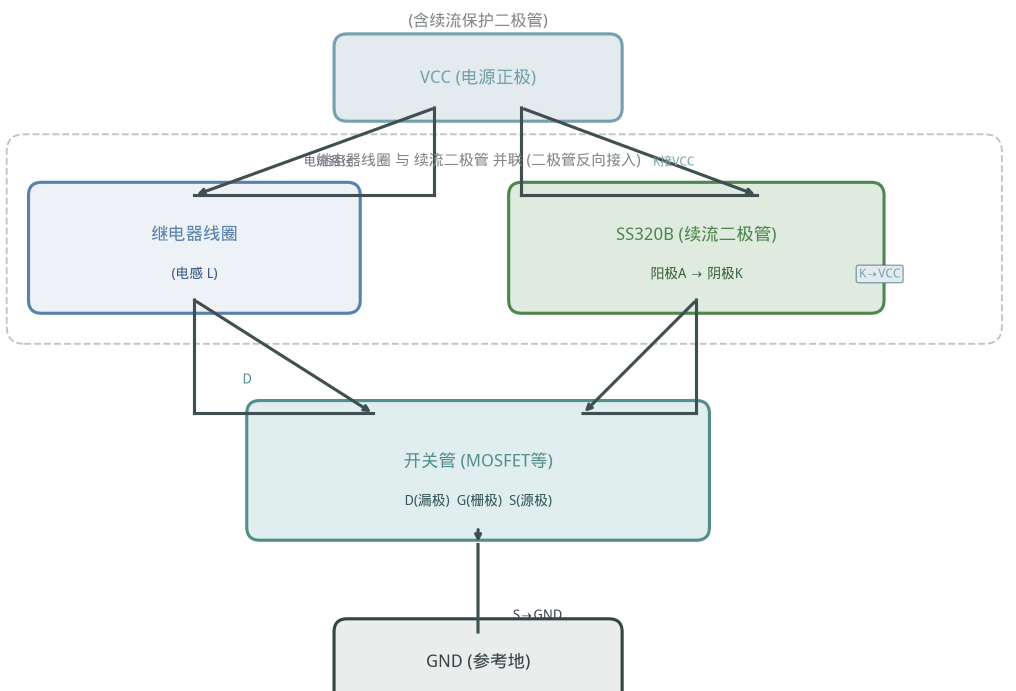

🛡️ 场景二：电机/继电器驱动的续流保护
在含有电感元件（如电机、继电器线圈）的电路中，SS320B作为续流二极管，用于吸收开关管关断时产生的反向电动势，防止其被击穿。
电路作用：为电感元件提供电流释放路径，保护驱动开关管。
连接方式：反向并联在继电器线圈或电机绕组的两端。
SS320B是一款3A/200V的表面贴装肖特基二极管，凭借其低压降和快速恢复的特性，在电源管理、工业控制等多个领域应用广泛。
以下是矽门微Semiwell 数据手册请查阅：

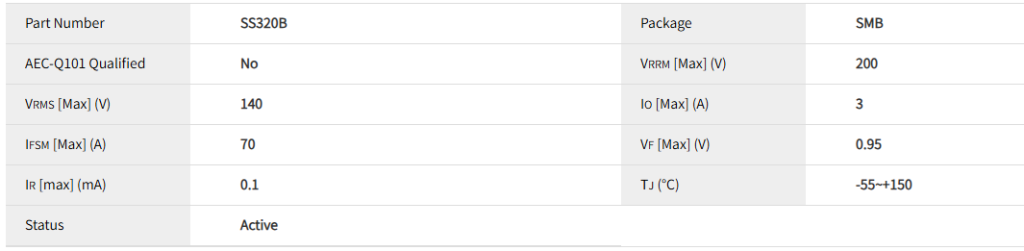

电性参数
规格书
供货情况
SS320B系列产品采用 DO-214AA(SMB) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/ss320b/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
