SS34B是一款很常用的40V、3A表面贴装肖特基二极管,核心优势是正向压降低(约0.55V)、开关速度快,特别适合各种对效率和空间有要求的低压电路

下面是它的核心参数、典型应用领域,以及在电路设计时需要特别关注的几个要点。

📋 核心参数速览

不同厂家生产的SS34B参数基本相同,可以等效替代

参数典型值备注
反向耐压 (VR)40V电路中的反向电压峰值不要超过这个值
平均整流电流 (IO)3.0A长期工作的平均电流上限
正向压降 (VF)约0.55V在3A电流下测得,低压降意味着导通损耗小、效率高
反向漏电流 (IR)≤0.5mA在40V反向电压下测得
封装形式SMB (DO-214AA)一种常见的表面贴装封装,尺寸约4.7x3.94mm

💡 主要应用领域

SS34B的应用非常广泛,几乎覆盖了各类电子设备。

应用领域典型应用场景
电源管理低压高频开关电源的整流、DC-DC转换器、输出续流二极管、反极性保护
消费电子手机充电器、充电宝、电子烟、笔记本电脑、台式机电源
工业控制工业开关电源、变频器、电机驱动器
新能源与通信储能设备、网络通信设施、SVG动态无功补偿装置

🔧 电路设计关键要点

为了把SS34B用好,确保电路稳定可靠,这几个设计要点得留心:

1. 选择合适的RC缓冲电路

在变压器或电感后面用SS34B做整流或续流时,变压器的漏感和二极管的结电容可能会形成谐振,导致二极管在关断时产生高频振荡和电压尖峰。这不仅会产生噪声,还可能击穿二极管。

这时可以加一个RC吸收电路(也叫缓冲电路) 并联在二极管两端,能有效抑制尖峰

  • 设计参考:有一个经验公式可以帮助确定R和C的初始值。
    • 电阻 R ≈ √(漏感 / 结电容) × (变压器匝比)
    • 电容 C:可以先在0.01μF 到 0.1μF 范围内选一个值
    需要注意的是,最终参数需要在电路板上通过实际测试来调整,找到吸收效果和功耗的最佳平衡点。

2. 合理降额,关注散热

SS34B是表面贴装器件,热量主要通过PCB上的铜箔散发的。如果让它在电流或电压的极限值附近长时间工作,结温会升得很高,导致电流能力下降,甚至损坏。

因此,设计时需要留足余量:

  • 电压降额:建议实际承受的反向电压不要超过额定值(40V)的80%
  • 电流降额:建议平均工作电流控制在额定值(3A)的40%左右
  • PCB散热:在焊接SS34B的焊盘上,尽量增加铜箔的面积和厚度,这能显著改善散热,降低工作温度

3. 合理布局,注意干扰

  • 远离热源:电路板上如果有电解电容这类对温度敏感的元件,布局时尽量让SS34B离它们远一点,避免热量的影响
  • 保证焊接质量:确保二极管的引脚与焊盘焊接牢固,防止因热应力或震动导致虚焊或脱落

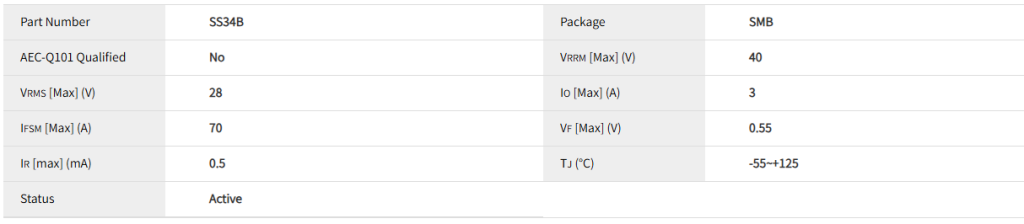

电性参数

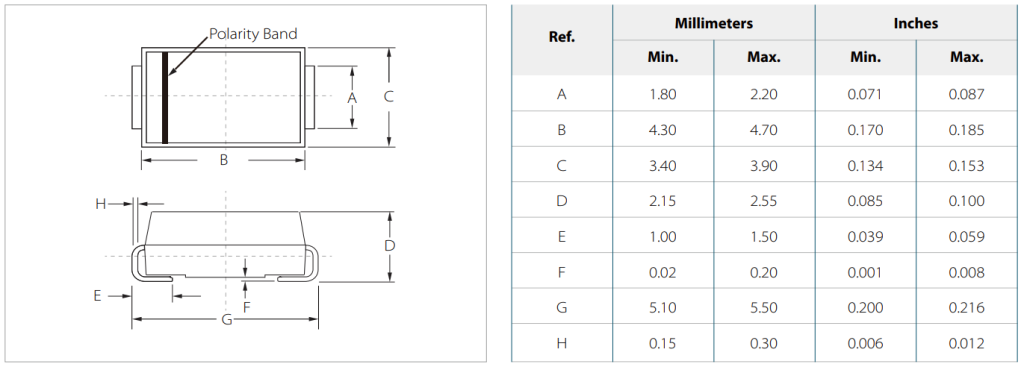

封装尺寸

数据手册

供货情况
SS34B系列产品采用DO-214AA(SMB)封装,每卷3,000个,如需了解产品详情,请访问https://semiwell.com/schottky-diode/ss34b/; 现提供样品,您可向全球各地矽门微Semiwell的授权经销商索取样品。
