SS54A肖特基二极管：这几个地方用得最多，别选错了
先看下管子参数，SS54A就是40V耐压、5A电流的肖特基，SMA封装。和普通二极管比，它最大的好处是压降小（5A时典型压降0.55V），而且开关速度极快，这是它能用在开关电源上的根本原因。
下面直接说怎么用、怎么画板子。
一、最核心的用途：开关电源输出整流
只要是DC-DC降压或升压电路，输出级基本都会用这种快恢复的肖特基。比如你做个12V转5V/3A的BUCK电路，或者车载USB快充，SS54A就很常见。
这里有个关键点很多人容易忽略：续流二极管的位置要尽量靠近电感，不要隔太远，否则开关节点上的振铃会变大，EMI不好过。另外，SS54A在5A满载时压降0.55V，算下来功耗接近2.8W，SMA封装裸着用肯定烫手。我一般会把阴极焊盘连到大面积铺铜，靠铜皮散热，实在不行就留个贴小散热片的位置。
二、电源防反接：能用，但有代价
把SS54A串在电源正极上做防反接，电路确实简单。但有个事得提前想清楚——5A电流下0.55V的压降，你的后级电路能不能接受这个压差？如果能接受，那就用；如果后级对电压比较敏感（比如3.3V供电的MCU系统），建议换成PMOS管做防反接，压降可以做到毫伏级。
三、续流保护：继电器和电机驱动必加
只要板子上有继电器、直流电机、电磁阀这类带线圈的东西，一定得在开关管旁边反向并一个SS54A。我见过不少板子，继电器关断时产生的几十伏尖峰直接把MOSFET栅极击穿了。加了这个管子之后，尖峰能被钳在VCC+0.5V左右，非常稳。
具体接法：二极管阴极接电源正，阳极接MOSFET的漏极（或者三极管的集电极）。
四、PCB布局上几个实用的提醒
- 走线宽度：5A电流不是开玩笑的，1盎司铜厚最少走2mm宽，能短就短，别绕圈。
- 环路面积：DC-DC电路里，高频电流环路（也就是二极管、开关管、输出电容形成的那个三角形）面积要尽可能压缩，这是控制EMI最直接的办法。
- 引脚焊盘：SMA封装的散热主要靠下面的铜皮，别把阴极焊盘做太小，周围多铺点铜对散热有好处。
五、几个容易踩的坑提醒一下
- 这管子耐压只有40V，绝对不要用在48V系统里，余量都不够。用在24V系统都要留点心。
- 5A是平均值，但浪涌电流能到150A，这个参数主要看启动瞬间能不能抗住，一般不单独作为选型依据。
- 结温上限150℃，夏天密闭机箱里温升很凶，有条件的话实测一下壳温，留点余量。

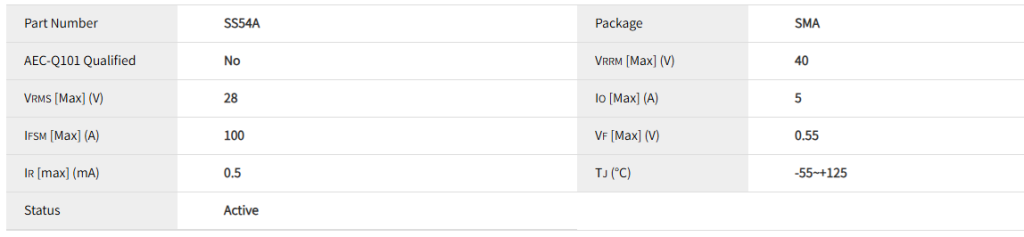

电性参数

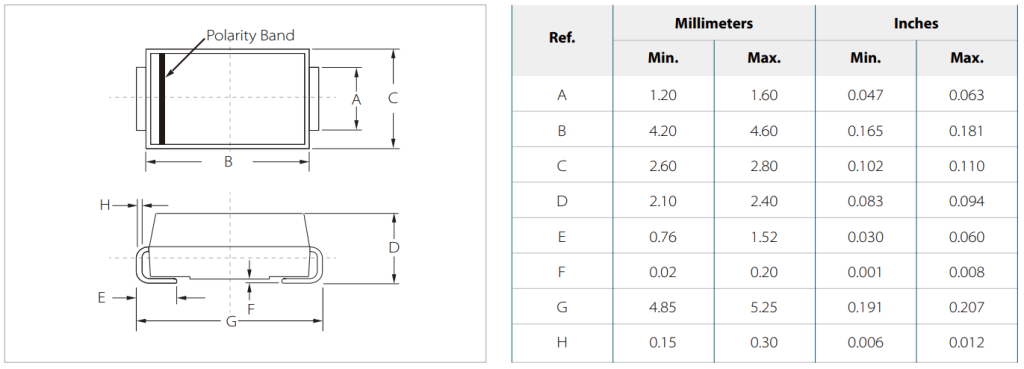

封装尺寸
数据手册
供货情况
SS54A系列产品采用 DO-214AC(SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/ss54a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
