SS56B肖特基二极管用领域电路设计及数据手册

SS56B是一款60V/5A的肖特基二极管，凭借其低正向压降和高速开关特性，在电源管理、防护和通信电路中扮演着重要角色。以下是基于其核心参数设计的几个典型应用方案。

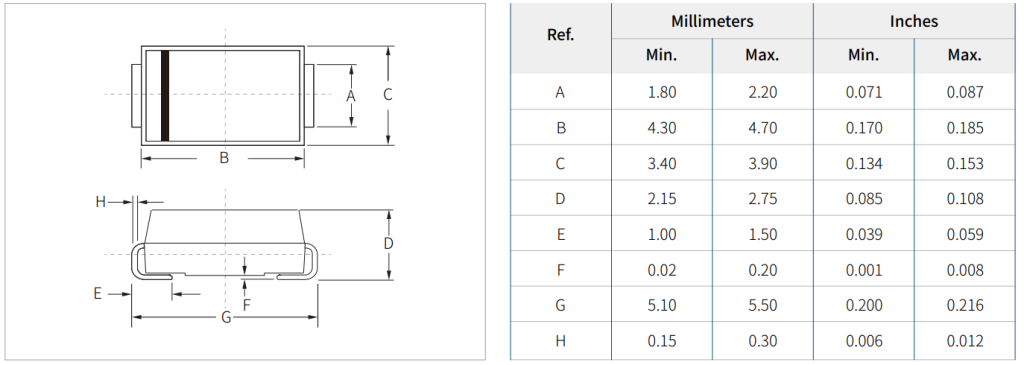

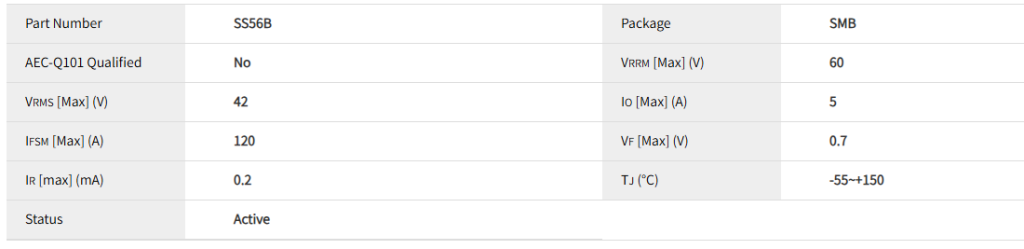

在进行电路设计前，首先需要明确器件的关键电气特性，不同厂家的参数略有差异，设计时需以具体选用的型号为准。

在5V/2A等低压开关电源中，SS56B可用于次级侧整流。其小于10ns的反向恢复时间能显著降低开关损耗，而低正向压降则有助于提高电源转换效率。

电路设计要点：
- 高频滤波：在二极管阴极和地之间需并联高频特性的输出电容（如陶瓷电容+电解电容），以吸收开关噪声。
- 布局布线：SS56B应紧贴变压器输出引脚，以减小因走线电感引起的尖峰电压。

SS56B常串联在电源输入端，利用其单向导电性来保护后级电路。当电源接反时，二极管截止，从而保护负载。

电路设计要点：
- 位置：二极管串联在电源正极输入端。
- 注意事项：二极管在正向导通时会消耗功率，计算公式为 P = IO * VF。对于5A电流，功耗约为3.5W至4.25W，需确保PCB有足够的铜箔面积进行散热。
- 优化方案：对于大电流应用，可改用PMOS管搭建理想二极管电路以降低损耗，SS56B则可用于该控制电路的辅助保护。

在BUCK（降压）拓扑结构中，SS56B常作为续流二极管使用。当开关管关闭时，它为电感电流提供通路。

电路设计要点：
- 肖特基选型优势：其快速恢复特性（<10ns）能有效减少开关节点振铃和电压尖峰。
- 功耗计算：续流二极管的平均功耗约为 IO * VF * (1-D)，其中D为占空比。低压大电流输出时，占空比较高，二极管导通时间较短，但仍需关注其热效应。

在光伏组件的接线盒或逆变器MPPT（最大功率点跟踪）电路中，SS56B可用于旁路或防反。当电池片被阴影遮挡时，旁路二极管提供电流通路，防止热斑效应。

电路设计要点：
- 浪涌能力：SS56B能承受100A-150A的浪涌电流，可应对光伏板瞬间的电流冲击。
- 温度范围：其-55℃~150℃的宽工作温度范围，适合户外恶劣环境。
