❓为什么太阳能光伏逆变器、储能设备等需要SS56C肖特基二极管的防护？
SS56C肖特基二极管之所以能广泛应用于太阳能光伏逆变器和储能设备，最根本的原因在于它的核心性能参数与这些设备对高效率、高可靠性和高功率密度的严苛要求高度匹配。
简单来说，是它的四大核心特性，使其成为了能源转换中的理想选择：
- 低正向压降（Low VF）：这是提升效率的关键。SS56C在通过5A电流时，正向压降（V_F）最大仅为0.7V左右。在能量宝贵的太阳能和储能系统中，这意味着每次电能转换自身损耗的电能更少，从而提高了整体系统的能源转换效率，同时减少了发热。
- 高开关速度：光伏逆变器和储能设备内部大量使用高频开关电路。作为肖特基二极管，SS56C是一种多数载流子器件，没有普通二极管常见的反向恢复时间和电荷，因此可以实现近乎即时的开关。这完美匹配了高频电路的需求，进一步降低了开关损耗。
- 高耐热与高可靠性：这些设备常在户外或密闭空间工作，环境严苛。SS56C的工作结温范围很宽，能达到 -55℃ ~ +150℃ ，能轻松应对高温环境。同时，其高达175A的非重复峰值浪涌电流承受能力，也让它能可靠地应对设备启动或电网波动时的瞬时大电流冲击，不易损坏。
- 适合自动化生产：SS56C采用标准的SMC表面贴装封装，尺寸紧凑，非常适合现代电子设备高密度、自动化的生产需求，有助于提高生产效率和产品一致性。
我将这些核心特性与设备需求的对应关系总结如下：
正是这些特性——低损耗带来高效、高速开关支持高频、宽温高浪涌保证可靠、贴片封装利于生产——共同构成了SS56C在光伏逆变器和储能设备中被广泛采用的技术基础。
◆SS56C肖特基二极管在太阳能光伏逆变器、储能设备的使用方案
针对SS56C在太阳能光伏逆变器和储能设备中的使用，我为你梳理了两套具体的应用方案。这两类设备的核心需求类似，都是要提升能源转换效率、保证长期运行稳定，而SS56C的特性正好与之匹配。
⚙️ 方案一：太阳能光伏逆变器中的应用
在光伏逆变器中，SS56C主要扮演高效整流与保护的角色。
- 低压辅助电源整流：逆变器内部的控制电路、通信模块、驱动电路等都需要稳定的低压直流电供电。SS56C常被用于反激式辅助电源的次级侧，将高频变压器输出的交流方波整流成直流。凭借其低正向压降的特性（在5A电流下仅为700mV），它能有效减少整流过程中的能量损耗，降低发热，这对于长期暴露在户外高温环境下的光伏逆变器尤为重要。
- 高频续流二极管：在逆变器前级的DC-DC升压电路中，SS56C可以作为功率开关管的续流二极管。当开关管关断时，它为电感中储存的能量提供一个低阻抗的释放路径，确保电流连续，从而提高转换效率。其高达175A的非重复峰值浪涌电流承受能力，能很好地应对开机或负载突变时的电流冲击。
🔋 方案二：储能设备中的应用
在储能设备（如家用储能系统、便携储能电源）中，SS56C主要用于充放电管理和保护电路。
- 电池组输出防反接保护：储能设备的输出端口如果接反负载或外部设备短路，可能会损坏内部电路。在电池组的输出端正极串联SS56C，可以利用其单向导电性实现理想的防反接保护。当输出正确时，二极管正向导通；当反接时，二极管反向截止，有效阻断电流，保护昂贵的电池组和内部电路。
- DC-DC转换器中的续流与整流：无论是将电池组的高压直流电降压为USB等低压输出，还是将低压升压为220V交流输出，储能设备内部都包含多个DC-DC转换级。SS56C因其高达5A的平均整流电流和高达150℃的工作结温，非常适合在这些功率变换单元中作为续流二极管或整流二极管，保证能源在转换过程中的高效率。
📝 方案总结与选型要点
为了方便你对比，这里将上述方案的核心要点总结如下：
| 应用场景 | 核心应用方案 | 关键优势 |
|---|---|---|
| 光伏逆变器 | 辅助电源整流、DC-DC升压续流 | 低正向压降(0.7V@5A)减少损耗，高浪涌电流(175A)应对冲击 |
| 储能设备 | 输出防反接保护、DC-DC转换器 | 可靠的单向导通性，高工作结温(150℃)确保稳定 |
在实际应用中，有几个关键点需要特别留意，以确保方案的可靠性和安全性：
- 散热是关键：虽然SS56C的损耗较低，但在5A电流下工作依然会产生热量。在PCB布局时，务必为其设计足够的铜箔面积来辅助散热，确保结温始终在允许范围内。
- 电压需降额使用：SS56C的反向耐压为60V。在电感负载的电路中，关断瞬间可能会产生高于输入电压的尖峰。因此，建议将其应用于长期工作电压不超过48V的电路中，留足电压余量，避免过压击穿。
基于多个厂商的技术资料，SS56C肖特基二极管的应用领域非常广泛，几乎涵盖了从日常消费电子到高端工业、汽车和新能源的各个领域。
我将它的主要应用领域和相关产品整理如下，方便你快速了解：
SS56C之所以能应用得这么广，根本原因在于它60V/5A的核心参数，配合低正向压降（0.7V）、高开关速度、高浪涌电流（175A）和SMC表面贴装封装等特性，很好地平衡了效率、功率和体积的需求，因此成为了一个非常通用的解决方案

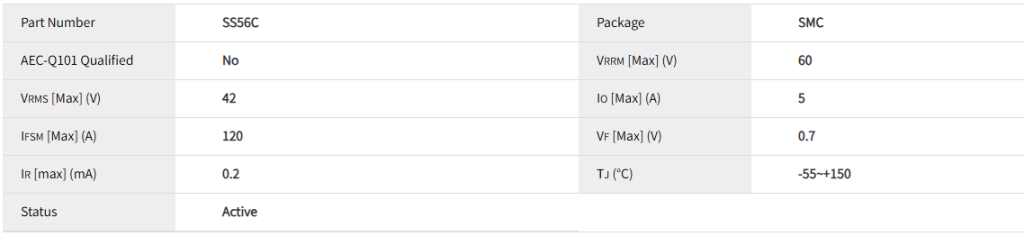

电性参数

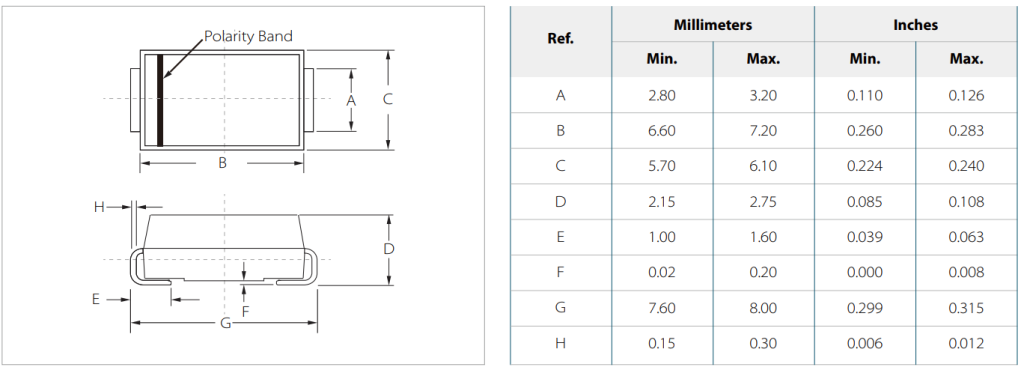

封装尺寸
供货情况
SS56C系列产品采用SMC(DO-214AB)封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/ss56c/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
