STW25A60双向可控硅在灯具等家居开关中的应用优势和电路设计方案及数据手册

💡STW25A60双向可控硅是如何在灯具开关中的应用的？

针对STW25A60双向可控硅在灯具开关中的应用，semiwell为您设计了一个基于过零检测的通用调光与控制电路方案。该方案能够有效驱动 resistive 或 inductive 负载，适用于白炽灯调光或 LED 灯的开/关控制。以下是详细的设计方案。

方案核心特点

1. 过零检测：通过检测交流电的过零点，控制双向可控硅的导通角，实现平滑调光或减小开机浪涌电流。
2. 光电隔离：使用光耦可控硅（如MOC3063）驱动STW25A60，实现高低压隔离，提高安全性和抗干扰能力。
3. 阻容吸收（Snubber）：为STW25A60配备RC吸收电路，防止电压突变引起的误触发或器件损坏，特别是在驱动感性负载（如风扇）或LED灯时。
4. 宽电压支持：适用于110V/230V交流电源。

电路设计方案

1. 系统框图

电路主要由电源电路、过零检测电路、主控单元（MCU）、驱动电路、输出双向可控硅及保护电路组成 。

2. 关键电路模块详解

A. 过零检测电路

过零检测电路用于获取交流电的相位参考点。它通常通过高阻值电阻限流，将正弦波信号转换为方波脉冲输入MCU的中断引脚。

• 工作原理：当交流电接近0V时，光耦（或晶体管）截止，输出高电平；当电压升高，输出低电平。MCU通过检测这个上升沿或下降沿来同步控制脉冲。

B. 驱动电路（MCU I/O 至 STW25A60 Gate）

由于STW25A60是双向可控硅，其触发需要一定的触发电流（通常为50mA左右）。为了安全隔离和可靠触发，建议使用过零触发光耦可控硅（如MOC3063）。

• 电路要点：
  • R1（限流电阻）：连接在MOC3063输出端和STW25A60的G极之间。阻值通常选 180Ω~330Ω，1/2W或以上，确保触发电流足够且不损坏光耦。
  • R2（Gate电阻）：连接在STW25A60的G极和T1（或MT1）极之间。阻值通常选 300Ω~510Ω，用于提高抗干扰能力，防止误触发。
  • C1：有时在G极对T1极并联一个小电容（如0.01uF），用于滤除高频噪声。

C. 阻容吸收电路（Snubber Circuit）

这是可控硅应用中的关键保护电路，特别是对于STW25A60这种大电流器件（25A），用于抑制换向时的电压尖峰（dv/dt）。

• 电路要点：
  • 在STW25A60的T1和T2（或MT2）之间并联一个串联的 电阻（R） 和 电容（C）。
  • 典型值：R = 100Ω~220Ω，1W~2W；C = 0.01uF~0.1uF，耐压需高于交流峰值（≥630V DC）。
  • 对于LED灯具，必须添加此电路以防止漏电流导致微光或闪烁 。

3. 应用注意事项

1. 散热问题：STW25A60在驱动大功率灯具（如超过1000W）时，会产生热量。必须设计合适的散热片，并根据实际电流计算功耗（P=Vt×ITP=Vt​×IT​）。
2. LED负载兼容性：现代LED灯具驱动电路含有整流器和电容，启动瞬间电容充电会产生巨大的浪涌电流。虽然STW25A60有较好的抗浪涌能力（通常为额定电流的几倍），但建议在电路中加入 NTC热敏电阻 进行软启动，或使用带有浪涌限制的驱动方式。
3. 控制时序：如果用于调光，MCU在检测到过零点后，应根据所需的亮度延迟一定时间（TdelayTdelay​）再发出触发脉冲。
   • 延迟小：导通角大，亮度高。
   • 延迟大：导通角小，亮度低。
4. 输入部分：电源电路可以采用简单的阻容降压（针对低成本小功率）或开关电源（针对大功率复杂控制）为MCU供电 。

4. 示例电路图（文本描述）

text

交流火线 L ----+---------------------+---------------------+-----> 接灯具 (Load)
               |                     |                     |
               |                   过零检测电阻            |
               |                    (接MCU)                |
               |                                          STW25A60
               |                                          MT2
               |                                           |
               +---[R1限流]---+---[G极]---||
               |              |         MT1                |
              GND           光耦       |                    |
               (MCU侧)      MOC3063   +---[R2]---+         |
                            |                  |         |
                            |                 GND        |
                            |                  (功率侧)   |
                            +---[RC吸收]------+         |
                                                       GND (功率侧)
交流零线 N -----------------------------------------------+-----> 接灯具

🛠️STW25A60双向可控硅优势

一：STW25A60封装TO-3P具有良好的散热性能优势

二：使用STW25A60设计灯具开关电路时，核心在于可靠的触发和有效的保护。通过光耦MOC3063实现高低压隔离和过零触发，配合精确的阻容吸收电路，可以充分发挥STW25A60双向可控硅在灯具控制中长寿命、高效率的优势，实现稳定的调光或开关功能 。

电性参数

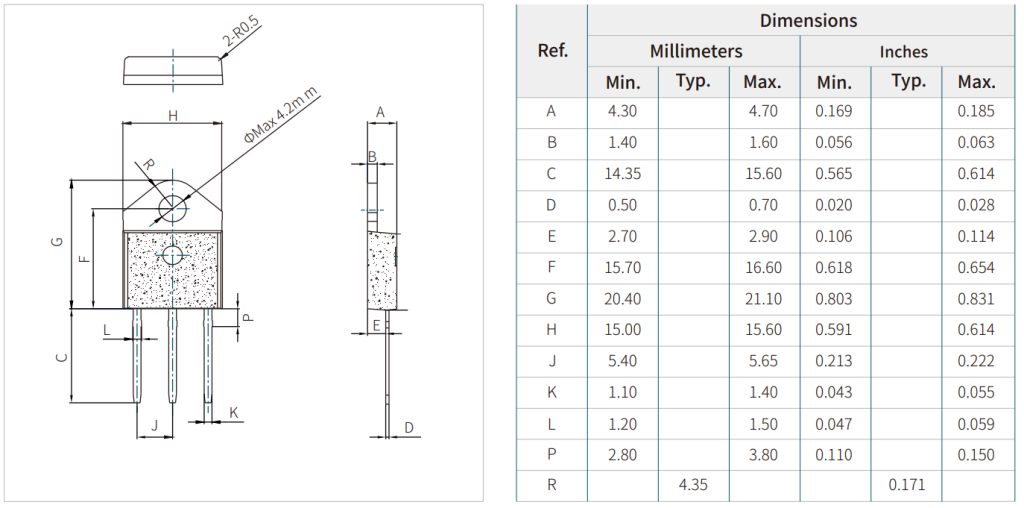

封装手册

数据手册

供货情况
STW25A60系列产品采用 TO-3P 封装，每盒600个，如需了解产品详情，请访问https://semiwell.com/product-3q-triac/stw25a60-2/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
