TPSMF4L10CA 是一款 双向、低电容 TVS 二极管（瞬态电压抑制器），专为保护高速数据线免受 ESD（静电放电）、EFT（电快速瞬变）和浪涌 影响而设计。以下是其 应用领域 和 典型电路设计 指南。
1. 应用领域
TPSMF4L10CA 主要用于 高速数据线保护，适用于以下场景：
(1) 通信接口保护
- USB 2.0/3.0、HDMI、DisplayPort（防止热插拔引起的 ESD）
- 以太网（10/100/1000Mbps）（RJ45 接口保护）
- RS-485/RS-422、CAN 总线（工业通信防浪涌）
(2) 消费电子 & 便携设备
- 智能手机、平板电脑（USB-C、音频接口 ESD 防护）
- 笔记本电脑、TV、机顶盒（HDMI、DisplayPort 保护）
(3) 汽车电子（符合 AEC-Q101 标准）
- 车载娱乐系统（USB、LVDS 接口）
- CAN/CAN-FD 总线保护（防止负载突降或瞬态干扰）
(4) 工业控制 & 电源管理
- PLC I/O 端口保护
- DC/DC 电源输入保护（防止反向电压或瞬态脉冲）
2. 关键参数
| 参数 | 值 | 说明 |
|---|---|---|
| 工作电压（Vₘ） | 10V | 最大持续工作电压 |
| 击穿电压（VBR） | 11.1V ~ 13.3V | @1mA 测试电流 |
| 钳位电压（Vₖ） | 18V（典型值） | @8A（8/20μs 浪涌） |
| 峰值脉冲电流（Iₚₚ） | 8A | 8/20μs 波形 |
| 电容（C） | 0.5pF（典型值） | 适合高速信号（USB 3.0、HDMI 2.0） |
| 封装 | SOD-123FL | 小型化设计，适合 PCB 空间受限场景 |
3. 典型电路设计
(1) USB 数据线保护（D+/D-）
plaintext
USB Port ────┬─────── TVS (TPSMF4L10CA) ──── GND │ └─────── 数据线（D+ 或 D-）
- 作用：防止 ESD（如人体放电模型 HBM >15kV）损坏 USB 芯片。
- 布局建议：TVS 尽量靠近 USB 接口，减少 PCB 走线电感。
(2) 以太网（RJ45）保护
plaintext
RJ45 ────┬──── TVS (TPSMF4L10CA) ──── GND │ └──── 差分线（TX+/TX- 或 RX+/RX-）
- 作用：抑制雷击感应浪涌（如 IEC 61000-4-5）。
- 推荐搭配：与共模扼流圈（CMC）一起使用，增强 EMI 抑制。
(3) 汽车 CAN 总线保护
plaintext
CAN_H ─────── TVS (TPSMF4L10CA) ─────── GND CAN_L ─────── TVS (TPSMF4L10CA) ─────── GND
- 作用：防止 12V/24V 汽车电源系统的负载突降（Load Dump）干扰。
- 注意：TVS 需接在 CAN 收发器之前。
4. PCB 设计注意事项
- TVS 尽量靠近接口端，缩短保护路径。
- 地线要短且宽，确保低阻抗回流路径。
- 避免长走线，否则会增加寄生电感，降低保护效果。
- 高速信号线（如 USB 3.0） 需保持阻抗匹配，避免 TVS 电容影响信号完整性。
5. 替代型号（竞品参考）
- ON Semiconductor：ESD9X5.0ST5G
- STMicroelectronics：ESDA6V1W5
- Bourns：CDSOD323-T10C
总结
TPSMF4L10CA 适用于 高速数据线（USB、HDMI、以太网、CAN）的 ESD 和浪涌保护，具有 超低电容（0.5pF） 和 紧凑封装（SOD-123FL） 优势，适合空间受限的 PCB 设计。

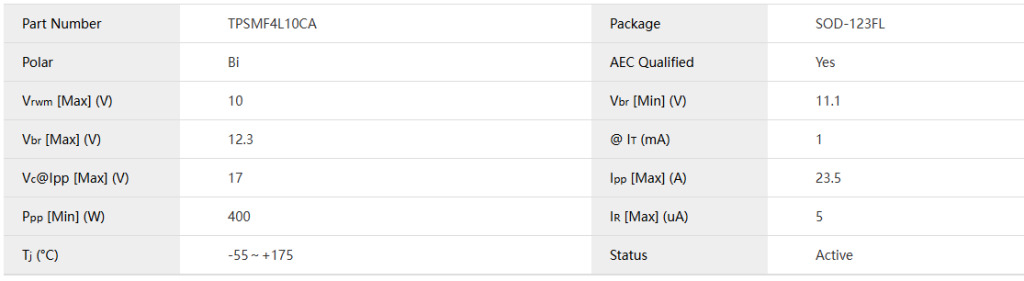

电性参数

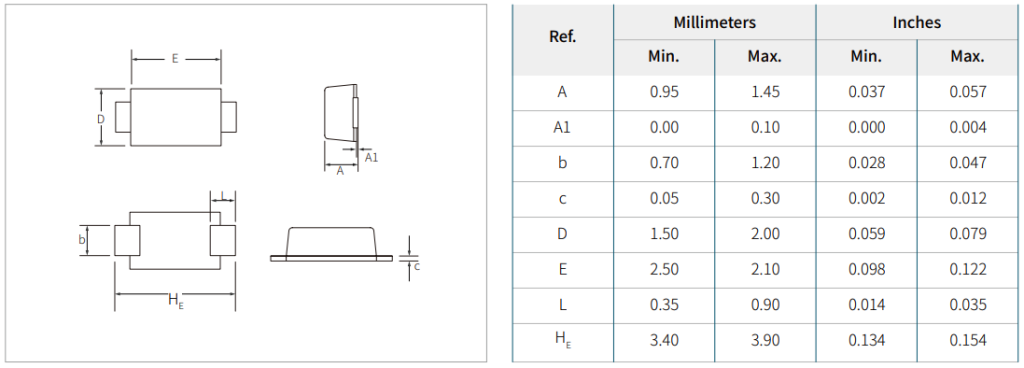

封装尺寸
数据手册
TPSMF4L10CA系列产品采用SOD-123FL封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/automotive-tvs/tpsmf4l10ca/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
关于Semiwell
矽门微Semiwell拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队；邮箱：sales06@semiwell.com； 免费技术支持热线：86-21-5484-1002；如需了解更多信息，请访问矽门微Semiwell官方网站：https://semiwell.com
