在现代电子设备日益精密、工作环境愈发复杂的背景下，电路安全问题尤其是雷击和瞬态过压（Surge）防护，已成为产品设计中不可忽视的重要环节。其中，TVS（瞬态电压抑制器）与TSS（晶闸管浪涌抑制器）是两种广泛应用的浪涌保护器件。尽管二者均服务于同一目标——保障电路免受雷击或其他突发性高能脉冲破坏，但在实现这一目标的过程中，它们展现出截然不同的物理机制、性能特征与适用边界。
电子保护领域的两大守护者：TVS 与TSS.
虽然两者都用于并联保护，但它们的“战斗风格截然不同”。本篇将从专业角度出发，系统性地剖析TVS与TSS的工作原理、电气特性、典型应用场景及选型策略，帮助工程师在不同系统需求下做出科学合理的选择。
一.并联保护的核心逻辑：应对
高电流瞬间冲击

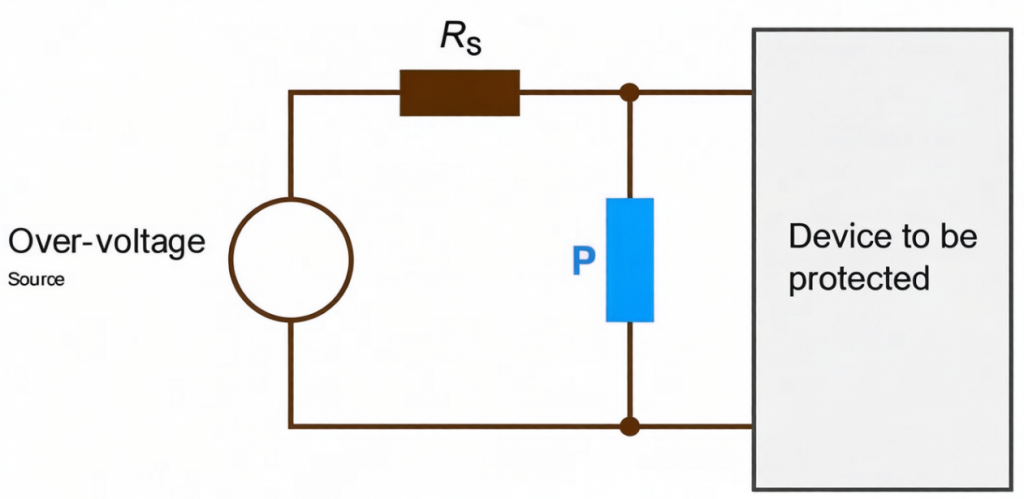

在并联保护拓扑中，保护器件必须在过压源伤害敏感负载之前迅速响应。TVS与TSS正是为此而生，分别采用“钳位”与“开关”两种哲学理念来实现目标。
并联保护则是应对短时间、大电流浪涌（Surge）的高效方案，其核心在于“快速响应+能量疏导”。
二、两种方案对比：钳位 vs 开关机制
方案A: TVS（钳位型器件）坚定的“钳位着”

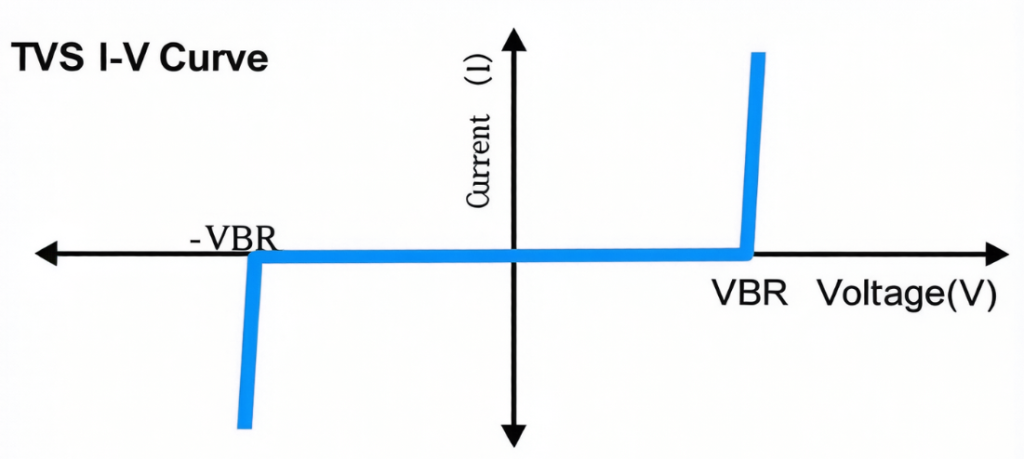

- 工作原理：TVS是一种基于半导体PN结的钳位型保护器件。当外加电压达到其击穿电压（Breakdown Voltage）时，TVS迅速导通，将电压“钳位”在一个安全水平，防止后级电路受损。
- 响应时间：极短，通常在纳秒甚至皮秒级。
- 方向性：可分为单向和双向两种类型。
- 典型产品：SMBJ系列（双向TVS）。
方案B:TSS（开关型器件）极速的“开关者”

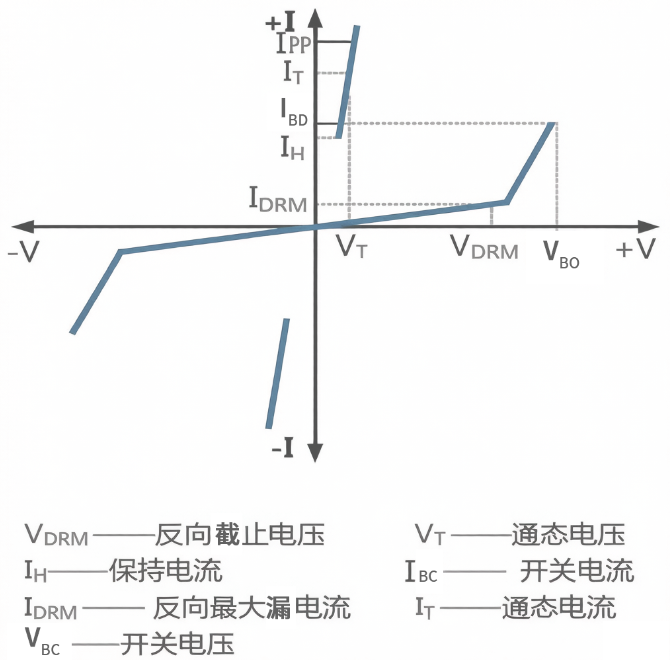

- 工作原理：TSS本质上是一种晶闸管结构，当电压超过其转折电压VBO（Trigger Voltage）时，TSS迅速导通，形成短路状态，将浪涌电流快速导出。
- 响应时间：略慢于TVS，但仍处于纳秒级。
- 自动复位：一旦浪涌结束，TSS会自动恢复高阻态。

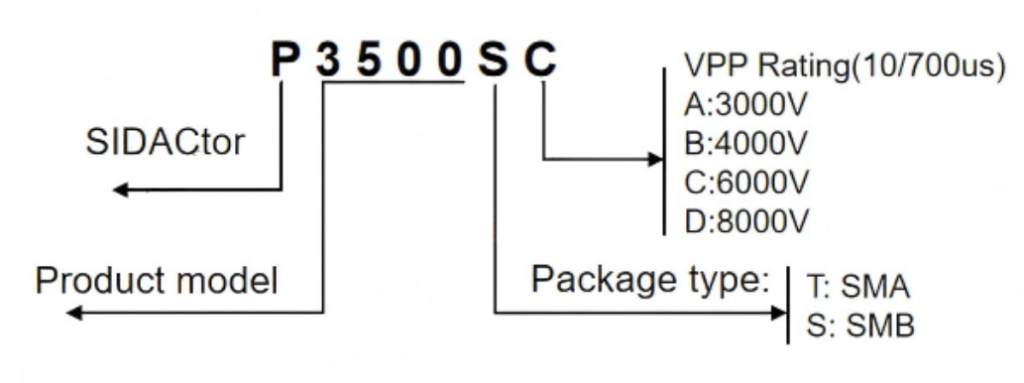

- 典型产品：TSS系列 ：PxxxxS(A/B/C/D) 系列

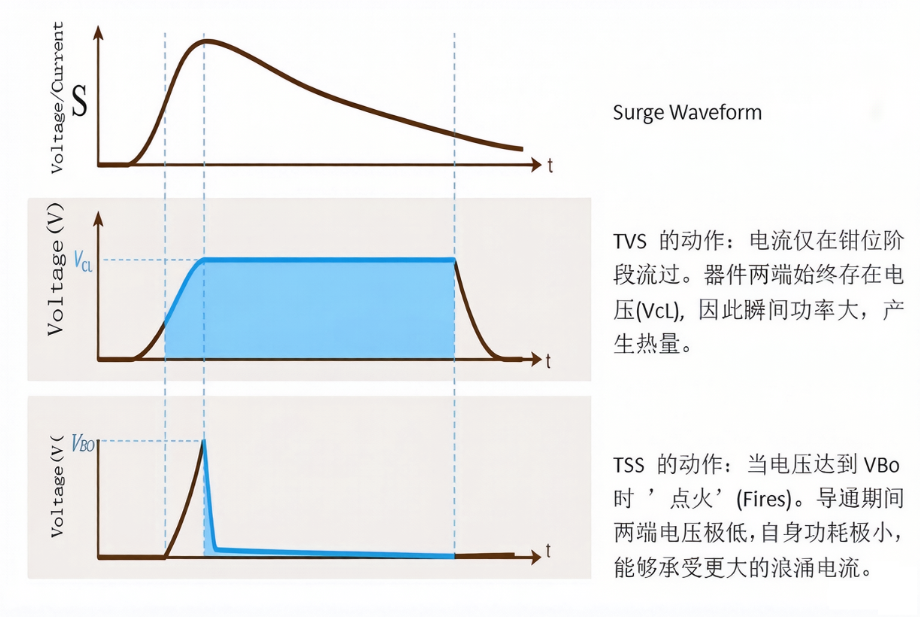

三、正面对决：动作曲线与电气行为
四、功率与效率：为何TSS 更能“抗”?
TVS: (SMBJ) ，
TSS: PxxxxS(A/B/C/D)
同封装，不同能力

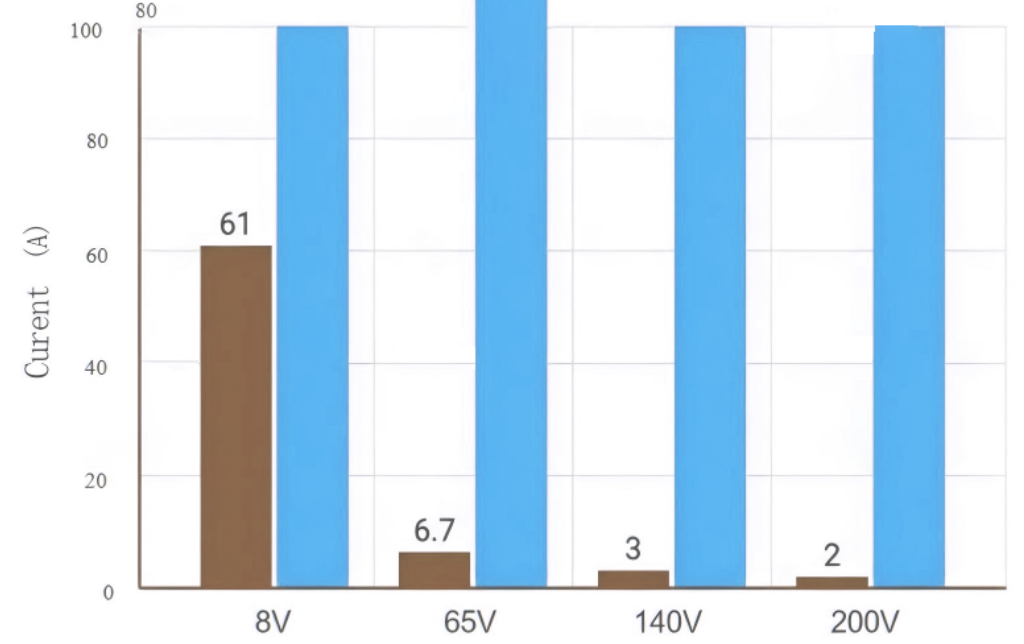

TVS (如SMBJ): 通流能力随击穿电压 (VBR) 升高而显著下降。电压越高，能承受的电流越小。SMBJ5.0CA通流量最大为10x1000 µs 60A。
TSS:无论电压等级如何，通流能力保持恒定，例如 PxxxxSC系列均为10x1000 µs100A，PxxxxSD系列均为10x1000 µs 200A。
结论：在高压大电流应用中，雷卯TSS拥有更高的功率密度。
参数对应如下:
| Series | Surge Ipp | |||||
| 2x10 µs | 8x20 µs | 10x160 µs | 10x560 µs | 10x1000 µs | 10x700μs | |
| A | A | A | A | A | KV | |
| TA | 150 | 150 | 70 | 60 | 50 | 3 |
| SA | 150 | 150 | 90 | 50 | 45 | 3 |
| SB | 250 | 250 | 150 | 100 | 80 | 4 |
| SC | 500 | 400 | 200 | 150 | 100 | 6 |
| SD | 800 | 800 | — | — | 200 | 8 |
五、选型策略：哪种方案适合您?
| 特性维度 | TSS | TVS(SMBJ系列） |
| 箝位特性 | 开关型：导通前电压可达VBO，导通后压降极低 (VT) | 箝位型：从始至终将电压限制在VC以下，最精准。 |
| 响应速度 | 较快 (ns级) | 极快 (ps级) |
| 通流能力 | 强（百A 以上） | 较弱 (几十A @10/1000μs) |
| 电容 | 小 (几十~几百pF) | 大 (1000pF ~ 10000pF) |
| 老化/寿命 | 长，基本无退化 | 长，性能稳定 |
| 失效模式 | 多为短路 | 多为短路，小功率可能开路 |
| 优点 | 快，低残压，小电容，长寿命。 | 响应最快，箝位最准，可靠性高。 |
| 典型应用场景 | 通信接口保护（如RS485/232、电话线、xDSL）、二次精细防护。 | 电源口防护首选 |
TVS与TSS各有千秋，TVS以精准钳位见长，TSS以强大吸收著称。在现代电子系统中，单一保护机制往往难以应对复杂的浪涌环境。因此，工程师应摒弃“非此即彼”的思维，转而构建“TVS+TSS”协同防护体系，实现从宏观到微观、从粗放到精细的多层次保护。
六、TSS典型应用场景与电路设计
半导体放电管TSS广泛应用于通信、安防、工业等电子产品的通信线保护中。
- RS232/RS422/RS485 接口
- XDSL 和 ISDN、HDSL 传输设备
- 用户前端设备，如：电话机、传真机、Modem
- T1/E1接口
- 仪器仪表、及其配线架、以太网、CATV设备
- 安防产品、远程监控、远程抄表等产品中
6.1

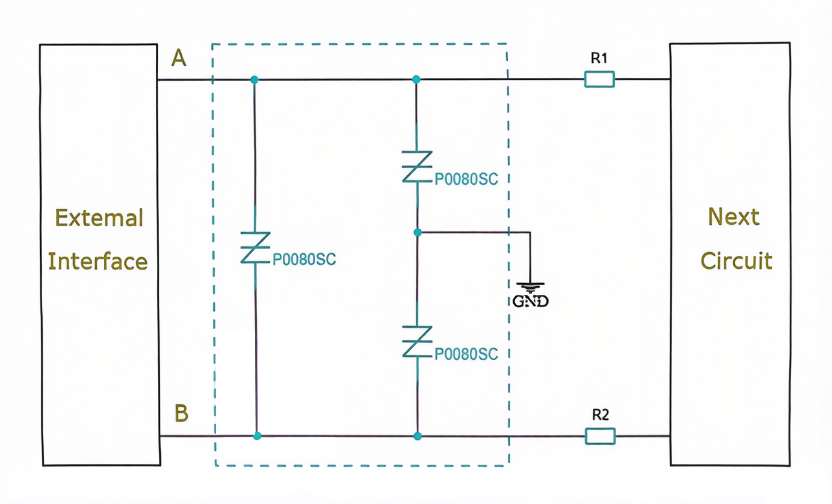

RS422 RS485静电浪涌保护方案
应用场景：工业传感器、变频器、仪表的通信线路，易受感应浪涌、静电干扰，通信速率通常为115200bps-1Mbps。
方案优点：用于RS422 RS485接口的浪涌保护，采用低残压的TSS，有效保护RS422 RS485收发IC，TSS反应时间为ns级，既可防浪涌，又可防静电，且保证信号完整性.

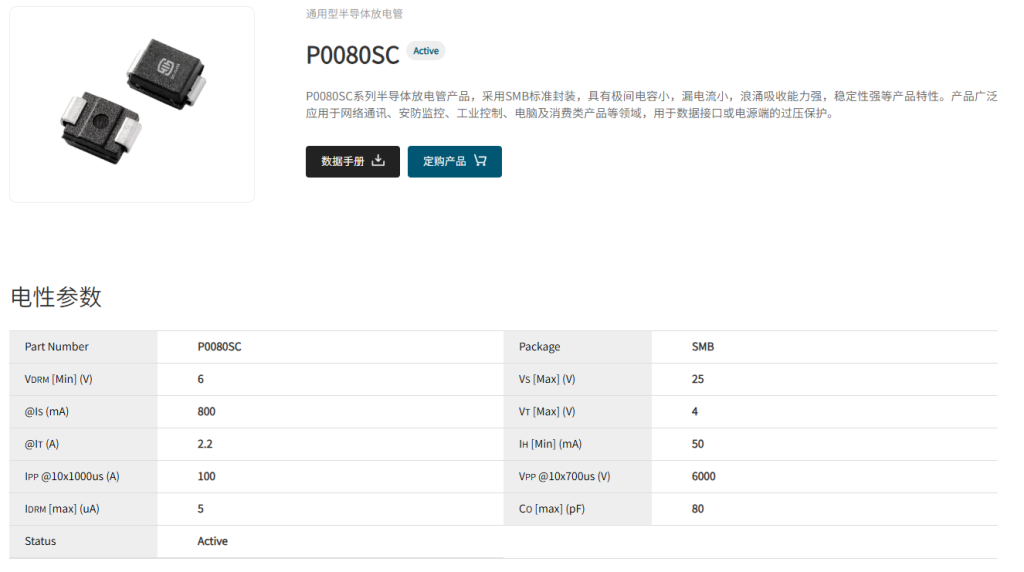

满足IEC61000-4-2，静电等级4，接触放电15kV，空气放电8kV； IEC61000-4-5 浪涌10/700μs，6KV。雷卯小程序18.5参看详细规格书。另如用P0080SD 可以过浪涌8/20μS 2KV。
