S-Video 接口曾经在一些旧款的电视机、录像机、游戏机等设备上广泛应用，用于传输视频信号。不过，随着技术的发展，S-Video 接口已经逐渐被其他更先进的接口所取代，比如 HDMI、DVI 等。
现在S-video接口广泛应用于电视、监视器、摄像机、录像机等视频设备中，提供了比传统的复合视频接口更好的视频质量。使用S-video接口可以获得更清晰、更准确的视频图像，特别适合于要求较高的视频显示场景。
S-Video接口因各种原因，比如人为触摸，带电插拔，天气原因等造成静电浪涌情况发生。如此接口没有做ESD/EOS防护，将会造成内部视频输出芯片损坏，设备不能正常工作。
先来了解下此接口：S-video接口是一种视频传输标准，也称为Y/C接口。它将视频信号分成两个独立的部分：亮度(Y)和色度(C)，分开传输这两部分信号，这种分离传输的方式可以避免亮度和色度信号相互干扰，提高视频传输的质量，视频图像的清晰度和色彩准确性更高。S-video接口通常包括一个4针、7针或9针的接头，其中4针接头用于传输基本的亮度和色度信号，而7针或9针接头则可以支持更多功能，如音频传输等。4针用的最为普遍，此篇以4针为例做静电浪涌保护方案。
P0080SC 与 SMD1812-014 系列组合使用，关键在于理解它们功能上的差异，并利用后者特有的过流保护能力，构建一个更全面的三级防护体系。
📊 方案核心器件参数表
| 器件/品牌 | 核心类型 | 关键特性与参数 | 方案中的角色 |
|---|---|---|---|
| P0080SC | 半导体放电管 (TSS) | - 电压触发: V<sub>DRM</sub>=6V, V<sub>S</sub>=25V, V<sub>T</sub>=4V - 浪涌耐量: 100A (10/1000μs), 6kV (10/700μs) - 低电容: 100pF，对视频信号影响小 | 第一级粗保护 吸收浪涌能量，电压钳位在~4V |
| SMD1812-091 (Semiwell) | 气体放电管 (GDT) | - 电压触发: 63V-117V - 浪涌耐量: 2kA (8/20μs) - 超低电容: 0.6pF-1pF，接近”透明“ | 第一级共模粗保护 处理高能量，耐受电压高 |
| SMD1812-014 (Semiwell) | 自恢复保险丝 (PPTC) | - 过流保护: 保持电流140mA - 动作时间: 0.15s | 第二级退耦过流保护 限制异常电流，协同前后级动作 |
注：上表中 SMD1812-091 和 -014 是 Semiwell 系列的典型例子，并非唯一型号。
📐 电路框图
下图展示了一个结合过流与过压保护的完整三级防护架构。
上图使用了 P0080SC 和 SMD1812 GDT 两种不同的 第一级粗保护器件。在实际应用中，可根据防护等级、成本和 PCB 空间等因素，仅选择其一或二者组合使用。SMD1812 PPTC 在物理位置上置于 P0080SC/GDT 之后，负责过流保护。
⚙️ TVS二级钳位：方案架构详解
在核心过压保护层面，P0080SC（或SMD1812 GDT）会与一个TVS/ESD管形成两级钳位结构。
第一级：P0080SC / SMD1812 GDT（浪涌吸收）
这一级主要处理雷击等大能量冲击，将电压钳位在较低水平。
第二级：TVS/ESD二极管（精细钳位）
在 P0080SC/GDT 泄放大电流的同时，其钳位电压可能仍会损伤精密芯片。因此，需要在后端紧靠芯片处并联一颗 TVS/ESD二极管。这些器件能将电压精确钳位在 3.3V 或 5V 的安全范围，确保敏感芯片安然无恙。

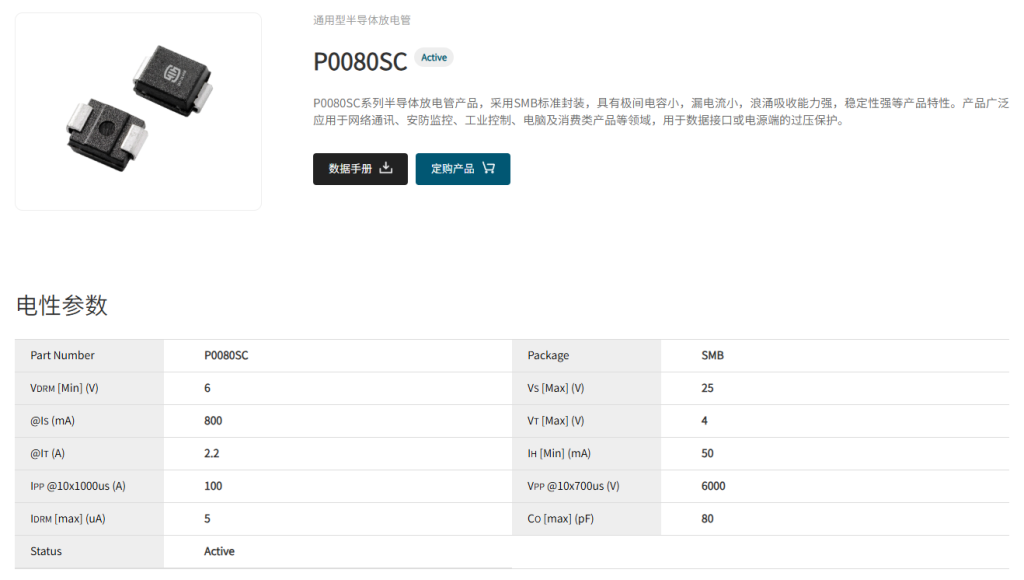

TSS半导体放电管P0080S产品线：https://semiwell.com/product-general-thyr/p0080sc
P0080SC应用领域电路设计及数据手册系列产品采用 SMB 封装，每盒3,000个，现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。

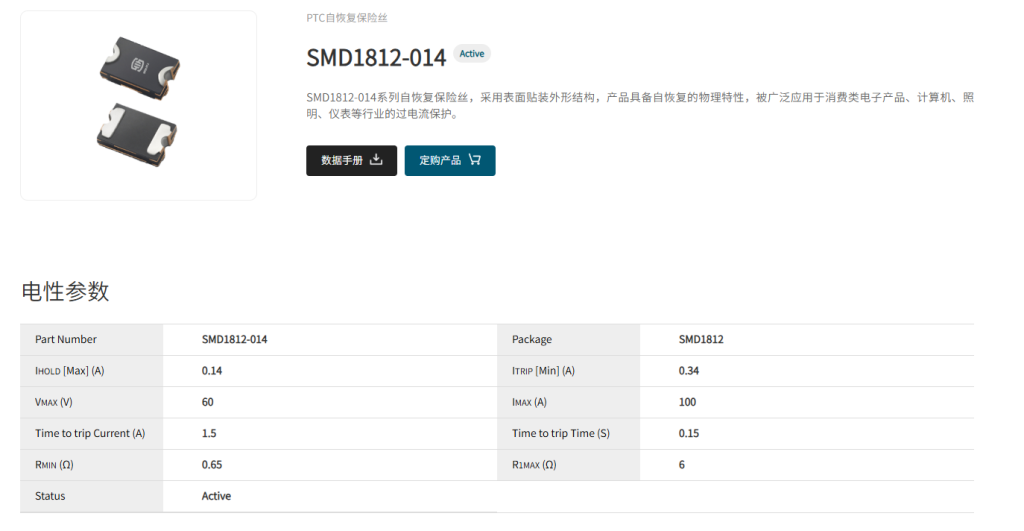

PTC自恢复保险丝SMD1812-014产品线：https://semiwell.com/product-pptc/smd1812-014/
SMD1812-014应用领域电路设计及数据手册系列产品采用 MBS 封装，每盒1,500个，现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
