🛡️ 为什么要对xDSL进行电路防护？
xDSL设备通过铜线连接外部网络，主要面临以下风险：
外部浪涌威胁：雷击引起的浪涌、电力线意外接触或感应，都可能产生瞬间的高压大电流，通过电话线传导至设备内部。
内部瞬态冲击：设备自身的开关操作、插拔等动作，也会产生瞬态过压。
因此，需要采用多级防护方案来确保设备稳定运行。一个完整的防护体系通常包含：
一级粗保护：使用气体放电管（GDT）等器件，泄放雷击等高能量的浪涌电流。
二级精细保护：使用瞬态抑制二极管（TVS）或晶闸管浪涌保护器（TISP）等，进一步将过压钳位到安全水平。这类器件对xDSL高速信号尤为重要，需要具备低电容特性，以免影响信号质量。
过流保护：配合PPTC自恢复保险丝等，防止过电流持续损害。

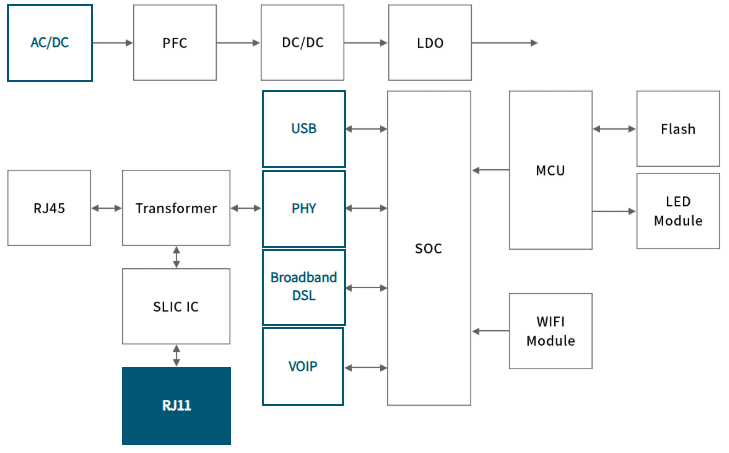

电路保护应用框图
⚡ BZT52B13在xDSL防护中的作用
在完整的防护链中，BZT52B13这种齐纳稳压管通常不直接用于承受外部雷击等大能量冲击。它的作用更侧重于电路内部的精密电压参考和二次保护。
核心功能是稳压与钳位：BZT52B13是一款标称13V的稳压二极管，当两端电压超过这个值时，它会迅速导通，将电压钳位在13V左右，从而保护后端敏感电路免受过压损坏。
参数特性：它采用SOD-123小型封装，精度为±2%，典型耗散功率为350mW至500mW。其低漏电流特性（100nA）也适合用于电压监测等对功耗敏感的场景。
适合板级防护：凭借快速的响应速度和高可靠性，它常被用于电源稳压、直流电平转换、过压保护及限幅电路等[xDSL设备内部电路中。
针对xDSL应用中AC/DC电源的防护推出BZT52B5V1等系列产品。产品数据手册如下：
了解更多xDSL电路保护方案，请访问：https://semiwell.com/applications/xdsl/
