AO3401C-SW是一款P沟道MOSFET（30V, -4A, RDS(on)=50mΩ@VGS=-10V），常用于低侧开关、电源管理、负载开关等场景。以下是其典型应用领域及电路设计要点：
1. 低侧开关电路
应用场景：控制接地负载（如LED、电机、继电器等）。
电路设计：
- 连接方式：
- 漏极（D）接负载，源极（S）接地。
- 负载另一端接正电源（如12V）。
- 栅极（G）通过电阻（如10kΩ）接MCU GPIO。
- 关键点：
- GPIO输出低电平（0V）时MOSFET导通，高电平（如3.3V/5V）时关断。
- 需快速开关时可加图腾柱驱动或栅极下拉电阻（如100kΩ）防误触发。
示例电路：
VCC → [Load] → D(AO3401C) → S(GND) GPIO → [10kΩ] → G
2. 电源切换（负载开关）
应用场景：电池供电系统、多电源切换。
电路设计：
- 连接方式：
- 源极（S）接输入电源（如5V），漏极（D）接负载。
- 栅极（G）通过逻辑电平控制（如MCU）。
- 保护设计：
- 输入/输出加电容（如10μF）滤波。
- 防反接二极管（如1N5819）保护感性负载。
示例电路：
VBAT → S → D → [Load] GPIO → [10kΩ] → G
3. 电机/继电器驱动
应用场景：小功率直流电机、继电器控制。
设计要点：
- 栅极需快速开关（PWM应用时，建议用MOSFET驱动器）。
- 继电器线圈并联续流二极管（如1N4007）防反峰电压。
4. 反向极性保护
应用场景：防止电源反接损坏电路。
电路设计：
- 源极（S）接电源正极，漏极（D）接系统输入。
- 正常供电时MOSFET导通；反接时体二极管截止，系统断电。
示例电路：
BAT+ → S → D → [System] BAT- → GND
关键设计注意事项
- 栅极驱动：
- VGS需≤±12V（绝对值）。
- 逻辑电平驱动时（如3.3V MCU），确保|VGS|>阈值电压（VGS(th)≈-1V）。
- 功耗计算：
- 导通损耗：P = I² × RDS(on)（如I=2A时，P=0.2W）。
- 布局优化：
- 缩短栅极走线，减少寄生电感。
- 大电流路径加宽铜箔。
选型替代
若需更低RDS(on)或更高电压，可替换为AO3400（-30V/-5.8A）或SI2301（-20V/-2.3A）。
如需具体电路仿真或参数计算，可提供更多需求细节进一步优化设计。

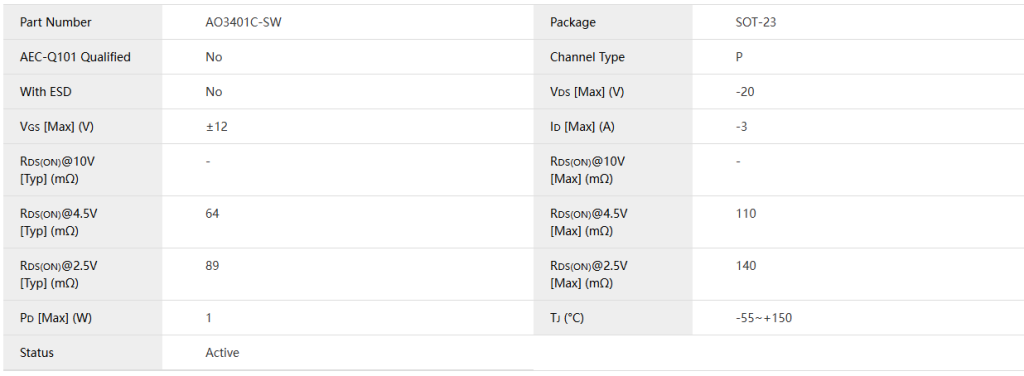

电性参数

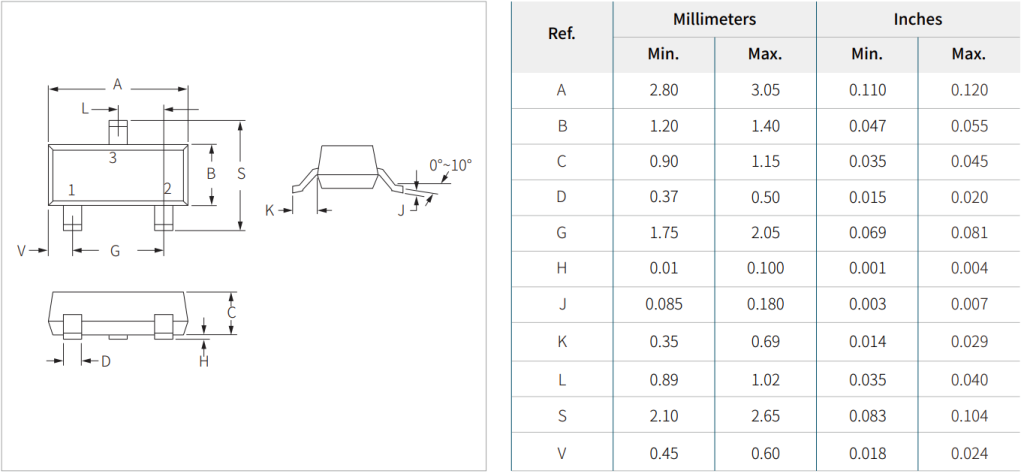

封装尺寸
数据手册
供货情况
AO3401C-SW系列产品采用SOT-23封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/small-signal-mosfets/ao3401c-sw/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
