BAS16H是一款常用的高速开关二极管，其100V反向耐压、4ns快速恢复时间及SOD-123F小封装特性，使其在需要精准信号处理和高频响应的低功耗电路中表现出色。
以下是基于其核心特性的四个典型应用场景与设计要点。
🛡️ 电路保护
利用其高达100V的反向耐压和纳秒级响应速度，能有效钳位电压尖峰，保护后级敏感芯片。
- 典型应用：高速IO口静电(ESD)保护、继电器/电机驱动续流、电源输入过压保护。
- 设计建议：若用于超过50V的电源轨保护，需预留充足的耐压裕量；并联在感性负载（继电器线圈）两端时，要靠近感性元件放置，以缩短回路长度。
⚡ 高频整流
主要用于小信号级的整流，是几十kHz到MHz级别AC-DC或信号处理电路中的理想选择。
- 典型应用：高频信号检波、低功耗开关电源（SMPS）辅组绕组整流、电荷泵电路。
- 设计建议：由于平均整流电流仅215mA，仅适合作为控制电路的供电整流；在超过100kHz的高频应用中，建议选用1N4148等速度相当的型号作为平替。
🚀 高速信号开关
4ns的极短反向恢复时间，有效避免了信号畸变，适合“钳位”和“削波”。
🔋 逻辑电平转换
利用二极管的单向导电性，仅用一颗BAS16H就能解决不同电压域芯片（如3.3V与5V）的通信问题。
- 典型应用：I²C、UART、GPIO等双向或单向总线电平转换。
- 设计建议：上拉电阻必须接在低压侧，阻值建议选择1kΩ至10kΩ之间，可有效平衡上升时间和功耗。
⚠️ 关键设计参数与选型
在原理图绘制和PCB布局时，请留意这些关键指标：
- 极限参数：反向耐压(V_R)为100V，平均整流电流(I_F)为215mA，峰值浪涌电流(I_FSM)可达4A。请确保电路中实际电流不超过上述限值。
- 导通压降：不同电流下压降不同。在150mA负载下，最大正向压降(V_F)为1.25V；而在1mA微电流下，仅为0.715V。
- PCB热设计：虽然SOD-123F封装体积小，但热阻较高（结温至环境热阻约330°C/W）。若工作电流接近峰值，建议焊盘采用加宽铜箔辅助散热。

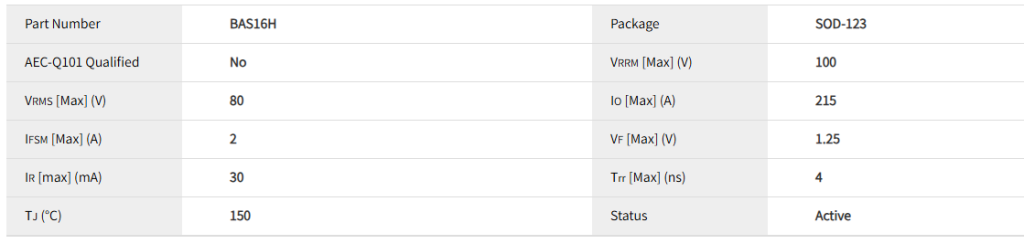

电性参数

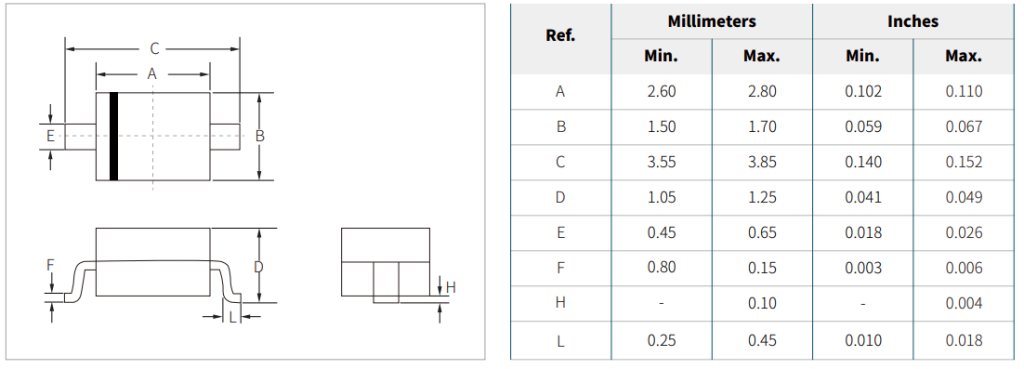

封装尺寸
数据手册
供货情况
BAS16H系列产品采用SOD-123封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/switching-diode/bas16h/； 现提供样品，您可向全球各地的 Semiwell 的授权经销商索取样品。
关于Semiwell
Semiwell 拥有过电压保护器件系列产品的完善产品阵容。公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如果您有技术问题，请按以下方式联系技术支持团队：邮箱：sales06@semiwell.com； 电话：86-21-5484-1002； 如需了解更多信息，请访问 Semiwell 官方网站：https://semiwell.com
