ES5D是一款主流的5A/200V快恢复二极管，核心优势是超快的反向恢复时间（典型值35ns）和极低的正向导通压降，专为高频电源转换场景设计。

主要应用场景
凭借35ns的超快恢复特性，ES5D主要用于需要高频开关的电路中，以减少开关损耗和发热。

开关电源 (SMPS)：作为输出端的整流二极管，利用其快速恢复特性，可以有效降低开关管关断时的电压尖峰和能量损耗。

DC-DC转换器：在各类电压转换模块中作为高频整流或续流二极管，其低正向压降有助于提升转换效率。

逆变器与续流电路：在电机驱动或功率变换电路中，常作为IGBT或MOSFET的续流二极管，为反向电流提供通路。

应用注意事项
注意不同厂商的细微差异：虽然ES5D是通用型号，但不同厂商的个别参数存在差异。例如，台湾半导体的ES5D-T浪涌电流可达164A，而固得沃克（Goodwork）的版本仅为120A。志得（ZHIDE）版本的正向压降则为1.25V，高于主流的0.95V。批量使用前建议核对具体数据手册。

散热设计：5A的电流会带来一定温升，虽然结温最高可达150℃，但仍需注意PCB的散热敷铜设计，以保证器件在额定范围内工作。

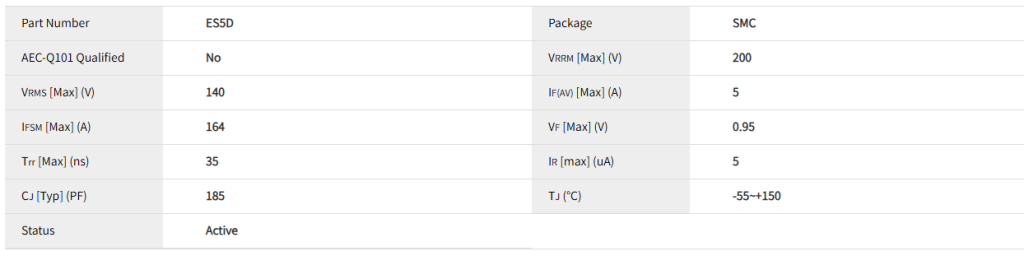

电性参数

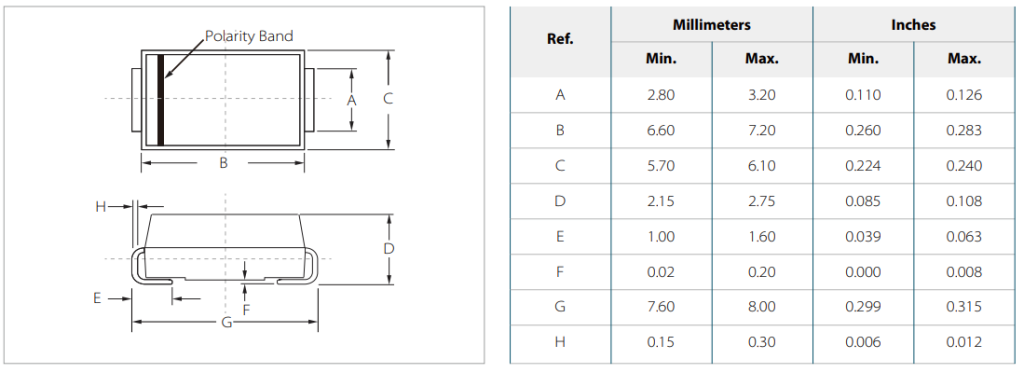

封装尺寸

规格书

ES5D 快恢复二极管 规格书下载

供货情况
ES5D系列产品采用 DO-214AA(SMC) 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/fast-recovery-diode/es5d/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
