P0080FA 是一款专为浪涌防护设计的半导体放电管（TSS），常用于通信接口、电源端口和工业总线。它的典型特征是低电容、纳秒级响应和自恢复能力，能有效保护后端电路。

在电路设计时，关键在于电压匹配、多级防护和PCB布局。

🎯 典型应用领域

根据P0080FA的特性，它主要应用于以下场景：

应用领域具体场景保护方式
通信设备电话线(POTS)、xDSL调制解调器、以太网（PoE）端口对雷击和电力线感应引起的浪涌提供保护
工业控制RS-485/422总线、CAN总线、PLC（可编程逻辑控制器）的I/O端口对传感器接口、控制信号线进行静电(ESD)和电快速瞬变脉冲群(EFT)防护
安防系统监控摄像机的视频信号线、控制信号线保护室外长距离布线设备免受感应雷击
消费电子USB、HDMI等高速数据接口利用其低结电容（典型值低于100pF）特性，在不影响信号完整性的前提下进行静电防护

⚙️ 电路设计核心要点

1. 基础连接方式

P0080FA是双向器件，连接时无需区分方向，非常简单。

  • 单线对地保护：将TSS并联在需要保护的信号线（或电源线）和地线（GND）之间。
  • 差分线保护：对于RS-485这类差分信号，直接将TSS并联在A、B两线之间即可。

2. 多级防护电路设计

在实际产品中，TSS常作为次级保护器件，与气体放电管（GDT）配合，实现优势互补。GDT泄放大电流，TSS负责把残压进一步降低到安全水平。
拓扑结构：
输入端口 → GDT (初级保护) → 阻抗（电阻/电感）→ TSS (次级保护) → 后端电路
GDT接地端和后级电路地通常采用单点连接，防止地电位反弹干扰。

3. 关键参数选型

  • 断态电压（VDRM）：这是选型的首要依据。TSS的VDRM必须高于电路的最高正常工作电压。P0080FA的断态电压典型值为6V，适用于5V、12V等低压电路。
  • 浪涌电流能力（IPP）：根据预期的浪涌等级选择，P0080FA系列通常能满足IEC 61000-4-5的较高等级测试。
  • 极间电容（CO）：在高速信号线上，选择低电容的TSS至关重要。P0080FA的结电容典型值为15-35pF，对RS-485、以太网等影响较小。

4. 关键PCB布局建议

  • 最短路径原则：TSS到接口入口、到被保护器件以及到GND的走线要短而粗，利用“肥而短”的路径把能量直接泄放掉。
  • 地线处理：浪涌保护地（PGND）和信号地（GND）必须是单点连接的，通常通过一个磁珠或直接在一个点上连通，防止大电流在地平面上乱跑。

💡 工作原理解析

理解其工作原理，能帮助设计者更好地使用它：

  • 关断状态：线路电压正常时，TSS呈高阻态（兆欧级），漏电流极小，对电路无影响。
  • 导通状态：当浪涌电压超过其击穿电压（VBO），TSS会瞬间（纳秒级）导通，阻抗降到很低，迅速将能量泄放掉。
  • 自动恢复：浪涌电流泄放后，只要流过TSS的电流低于其保持电流（IH），它就会自动恢复到高阻状态。这意味着它能无限次使用，也无需人工更换。

⚠️ 注意事项与对比

  • 可靠性：虽然TSS可恢复，但在多次高压冲击后，其性能仍会缓慢老化，设计时应保留余量。
  • TSS vs. TVS二极管：
    • TSS：通流能力更强，适合做浪涌（雷击）防护，但响应速度略慢于TVS。
    • TVS二极管：响应速度极快（皮秒级），通常用于板级静电（ESD）防护，通流能力相对较小

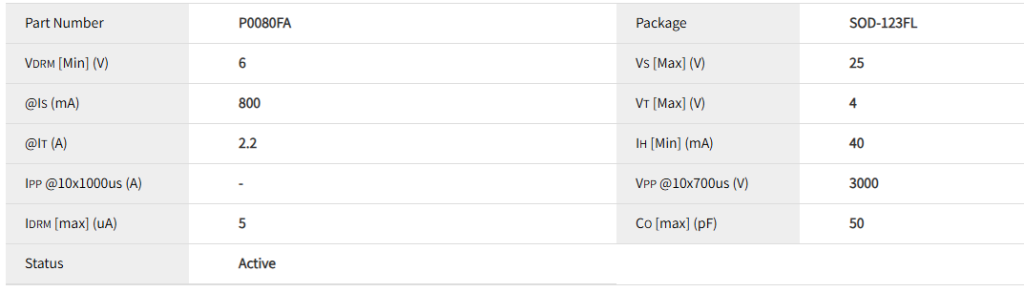

电性参数

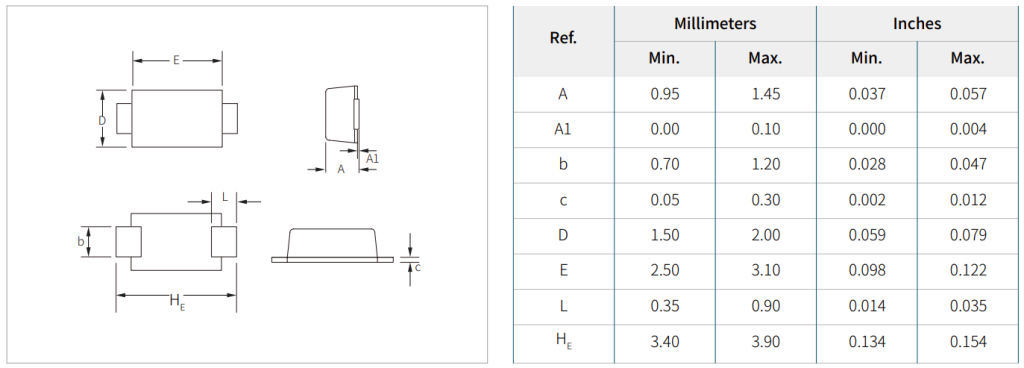

封装尺寸

数据手册

P0080FA 半导体放电管 数据手册下载

供货情况
P0080FA应用领域电路设计及数据手册系列产品采用 SOD-123FL 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/product-general-thyr/p0080fa/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
