PM3415E 是一款采用 SOT-23 封装的 P-Channel 小信号 MOSFET，凭借其低导通电阻和逻辑电平驱动特性，非常适合电池供电系统和高速开关应用。以下是基于其数据手册参数整理的典型应用领域及电路设计方案。
一、 核心特性与应用定位
PM3415E 属于小信号 P-Channel MOSFET，主要特点如下：
- 低导通电阻：适合在低压环境中减少导通损耗。
- 逻辑电平驱动：可由单片机（MCU）的 I/O 口（3.3V/5V）直接控制。
- ESD 保护：具备抗静电能力，提升电路可靠性。
它常作为高速开关使用，适用于网络通信、笔记本电脑、TWS 蓝牙耳机、智能照明及工业电源等领域 。
二、 典型应用电路设计方案
以下是三种最常见的应用场景设计：
1. 电池供电系统的电源路径管理
在便携式设备中，常用 PM3415E 作为电源开关，控制外设或负载的通断，以降低待机功耗。
- 设计说明：由于是 P-Channel 管，源极（S）接输入电源（VBAT），漏极（D）接负载（Load）。栅极（G）通过控制信号（MCU_IO）驱动。
- 关键元器件：
- R1 (10kΩ - 100kΩ)：下拉电阻，确保在 MCU 上电初期栅极处于高电平，MOSFET 处于关闭状态，防止误触发。
- R2 (100Ω - 1kΩ)：栅极限流电阻，抑制驱动回路的振荡。
text
+VBAT (3.7V - 5V)
|
|
S
|---+
| |
| +-----> 输出至负载
| | (Sensor, LED, etc.)
| D
| |
| G
| |
+---+---+
| |
R1 R2
| |
GND MCU_IO
(High = Off, Low = On)
2. 电平转换电路 (Bi-directional Level Shifter)
利用 PM3415E 可以实现 I2C 或 UART 总线在不同电压域（如 3.3V 与 5V）之间的双向通信。
- 设计原理：利用 MOSFET 的体二极管和导通特性。当左侧低压侧驱动为低电平时，MOSFET 导通，右侧也被拉低；当左侧为高电平时，MOSFET 关断，右侧被上拉电阻拉至 5V。
text
3.3V Domain 5V Domain
| |
R1 R2
(10kΩ) (10kΩ)
| |
+----S D-----+
| | |
MCU_TXD G MCU_RXD
| | |
+----+----------+
|
GND
3. 负载开关
驱动继电器、电磁阀、LED 灯带或直流电机（小功率）。PM3415E 的高饱和电流能力使其能够承受启动瞬间的浪涌电流。
- 设计注意：如果负载为感性负载（继电器线圈），必须在负载两端反向并联一个续流二极管，否则关断瞬间产生的反向感应电动势可能击穿 MOSFET。
text
+VCC (5V)
|
[Relay Coil]
| |
[Diode 1N4148]
|
D
|---+
| S
| |
| GND (通过MCU控制导通)
| |
+---+
|
MCU_IO
(Low = On)
三、 PCB 布局建议
- 散热考虑：虽然 SOT-23 封装较小，但在通过较大电流（接近极限值）时，建议增大漏极和源极引脚的覆铜面积以辅助散热。
- 走线：栅极驱动回路（G 极）走线应尽可能短，避免与高频信号线（如 D+、D- 或时钟线）平行，以防误触发。
四、 总结
PM3415E 是一款经典的P-Channel 小信号 MOSFET，适用于需要高速开关和低导通损耗的场合。设计中通过合理的栅极电阻配置和续流保护，可以充分发挥其在电源管理和信号电平转换领域的优势。

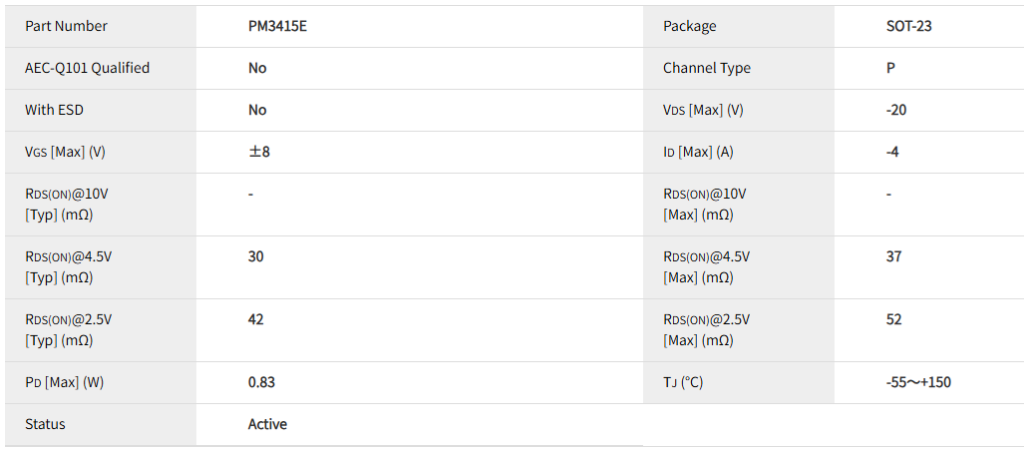

电性参数

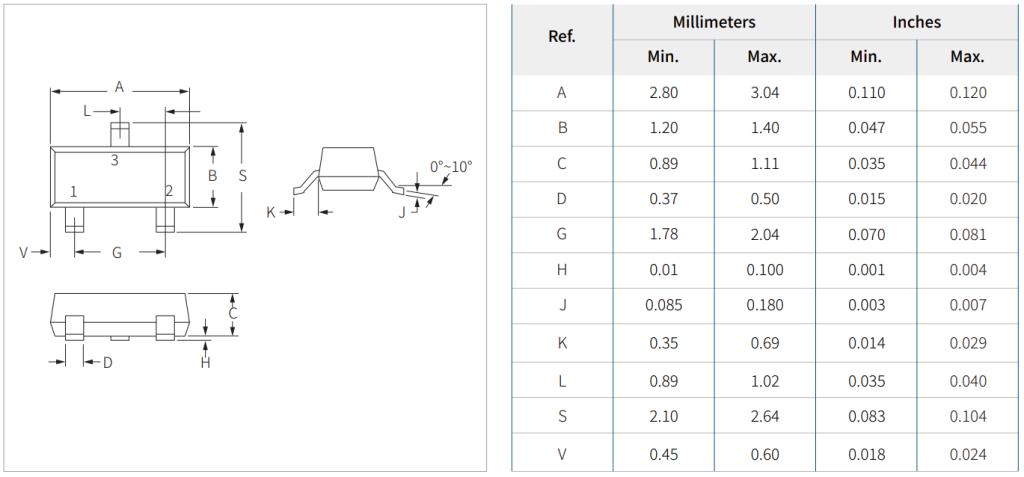

封装尺寸
数据手册
供货情况
PM3415E系列产品采用 SOT-23 封装，每卷3,000个，如需了解产品详情，请访问https://semiwell.com/small-signal-mosfets/spm3415e/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
