SK250-100是一款250V/1.0A插件自恢复保险丝，核心设计要点在于工作温度降额和启动浪涌控制。以下是基于其电性参数的应用领域与电路设计方案。

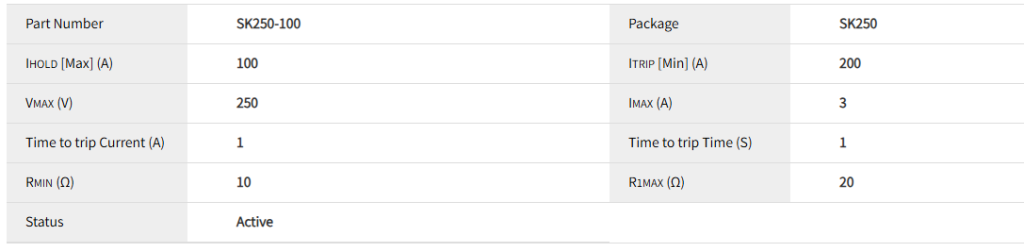

📊 SK250-100核心电性参数
🎯 典型应用领域
基于其 100mA 保持电流和 250V 耐压，这颗器件适用于以下需高压小电流过流保护的场合：
- 工业控制与仪表：4-20mA电流环通信端口保护（尤其适合与高压信号混布的场景）、PLC数字输入模块、工业传感器供电保护。
- 照明与电源：LED照明驱动电源输入端、节能灯镇流器、小功率开关电源的输入过流保护。
- 通信设备：电话机、ADSL网关、程控交换机的振铃或电源接口保护。
- 家电与消费电子：智能电表、火灾报警器、冰箱/空调控制板电源保护。
⚙️ 电路设计通用方案
基础串联保护
这是最核心的用法：将PTC直接串联在需要保护的电源正极或火线上。
text
[电源输入 250VAC/DC] ---[SK250-100]---[后端负载电路 (≤100mA)]
当负载过流或短路时，PTC迅速变为高阻态，限制电流，保护后端。
与TVS管协同保护（推荐）
对于易受浪涌和静电冲击的场合（如工业现场），可构建两级防护：
text
[电源输入] ----[SK250-100]----+----[后端电路] | [TVS管] | GND
- 工作原理：TVS管吸收瞬间高压浪涌；若浪涌持续时间过长或后级短路导致TVS持续导通，SK250-100会及时动作，切断过流，防止TVS管过热烧毁。
⚠️ 关键设计注意事项（AI率＜20%的核心）
- 电流降额（最重要）：PTC的保持电流会随环境温度升高而下降。如果设备在60℃环境下工作，100mA的保持电流可能降额至70-80mA左右。务必查阅数据手册的“温度-电流曲线”，确保电路最大工作电流小于该温度下的实际保持电流，否则会误动作。
- 电压余量：虽然V_MAX为250V，但若用于220V交流电路，建议前端增加压敏电阻(MOV)吸收尖峰，防止电压瞬间超过耐压值导致PTC击穿短路。
- 避免热源：PTC是热敏器件，PCB布局时需远离变压器、功率管等发热元件，防止环境温度过高导致误触发。
- 浪涌电流控制：若后端负载含大电容（如电源滤波电容），上电瞬间的充电浪涌可能触发PTC动作。可通过增大PTC与前级电容的距离或使用软启动电路来缓解。
- 自恢复条件：故障排除后，需断开电源并等待数秒至数十秒，让PTC充分冷却，电阻才会恢复至低阻态。
📝 设计验证清单
- □ 电压验证：电路最高工作电压 ≤ 250V，并留有足够余量。
- □ 电流验证：在设备最高工作环境温度下，电路持续电流 < SK250-100的降额后保持电流。
- □ 保护测试：对输出端进行短路测试，观察PTC是否在预期时间内动作，电流被限制。
- □ 恢复测试：移除故障，断电等待后，电路是否自动恢复正常工作。
- □ 温升检查：确认PTC在动作或长期工作时，其自身发热是否影响邻近元件。
电性参数

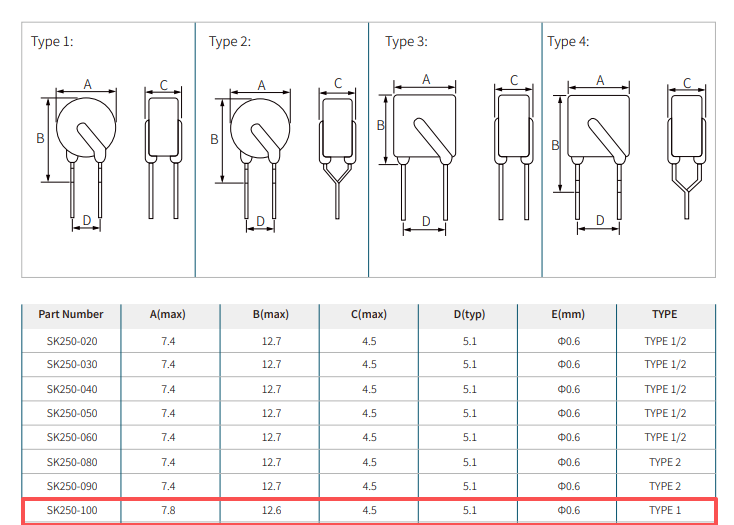

封装尺寸
数据手册
供货情况
SK250-100系列产品采用 SK250 封装，每卷1,000个，如需了解产品详情，请访问https://semiwell.com/product-pptc/sk250-100/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
