SS24A是一款很经典的肖特基二极管，以40V/2A的规格、低正向压降（约0.5V） 和极快的开关速度为主要特点。它采用SMA (DO-214AC) 封装，适合自动化贴片生产，在消费电子、电源管理和工业控制中非常常见。
下面从它的核心参数入手，详细介绍几个典型应用电路的设计方案和要点。
📄 SS24A 核心参数速查
在开始设计前，可以先快速确认一下它的关键电气特性，这是选型和电路设计的基础：
🔩 典型应用电路设计方案
基于SS24A的特性，它非常适合用于高频电源转换和低压整流电路。以下是三个最经典的应用场景：
1. DC-DC 降压转换器中的续流二极管
这是SS24A最核心的应用之一。在Buck拓扑的开关电源中，当主开关管（MOSFET）关断时，SS24A为电感电流提供一个低阻抗的续流回路。它的快速开关特性可以显著提高转换效率，而低正向压降则能减少自身的发热。
电路设计要点：
- PCB布局：将SS24A尽可能贴近电感和开关管放置，以缩短高频电流回路，减小寄生电感和电压尖峰。
- 散热设计：SMA封装主要依赖PCB铜箔散热。应确保连接二极管的铜箔有足够的宽度，并可以连接到大面积的覆铜区来帮助散热，尤其是在2A满载输出时。
- 吸收电路：如果电路布局不理想或工作频率极高，可能在二极管两端并联一个RC吸收网络（例如10Ω电阻串联470pF电容），用以抑制因寄生参数产生的反向尖峰电压。
2. 电源反极性保护
利用二极管的单向导电性，将SS24A串联在设备的电源正极输入端，可以有效防止因电源接反导致的后级电路损坏。
相比普通的整流二极管（如1N4007，压降约1V），SS24A的0.5V压降在2A电流下能减少1W的功耗，这对于便携式设备或对热敏感的密闭环境尤为重要。
电路设计要点：
- 压降评估：在5V或3.3V的低压系统中，这0.5V的压降不容忽视。需要确认后级电路能否在4.5V或2.8V的电压下稳定工作。如果不行，可能需要考虑使用P-MOSFET的理想二极管方案。
- 位置：直接串联在电源输入的正极路径上即可。
3. 高频整流电路
在开关电源的次级侧，或高频逆变器中，SS24A可以用作输出整流二极管。其无反向恢复时间的特性，使其能很好地胜任高频环境下的整流任务，有助于提升电源的整体转换效率。
电路设计要点：
- 电压裕量：虽然SS24A的耐压为40V，但在高频变压器应用中，由于漏感会产生尖峰电压，建议将二极管承受的最大反向电压控制在32V（即80%降额） 以内，以确保长期可靠性。
- 浪涌考虑：SS24A具有高达50A的正向浪涌电流承受能力，可以很好地应对电源启动瞬间或负载突变时的电流冲击。
💡 总结与设计建议
简单总结一下，SS24A这款二极管非常适合在5V-24V的低压系统中，充当续流、整流或防反接的角色。
最后，关于PCB布局和器件选型，这里有几点提醒：
- 散热是关键：对于SMA这种小封装，不要忽视其发热。务必通过加大相连铜箔面积来帮助散热，否则在2A电流下，结温可能很快触及125°C的上限

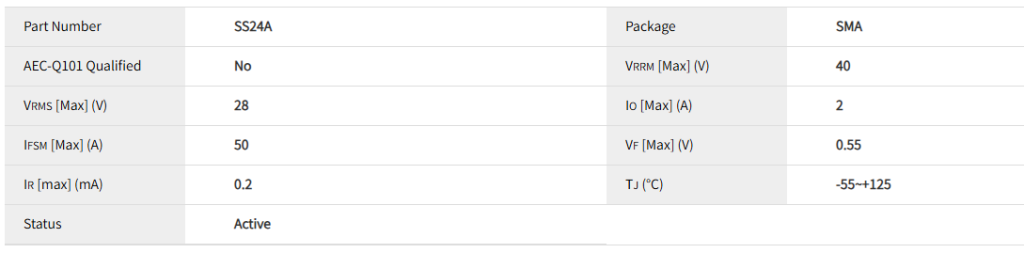

电性参数

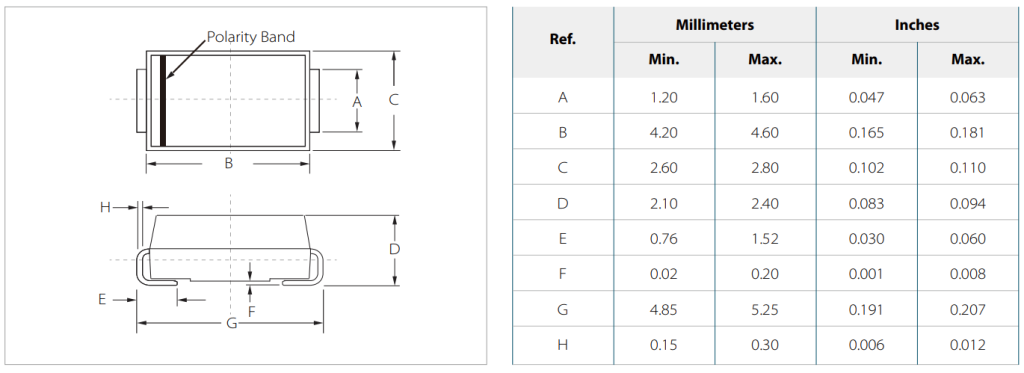

封装尺寸
数据手册
供货情况
SS24A系列产品采用 DO-214AC（SMA) 封装，每卷5,000个，如需了解产品详情，请访问https://semiwell.com/schottky-diode/ss24a/； 现提供样品，您可向全球各地矽门微Semiwell的授权经销商索取样品。
